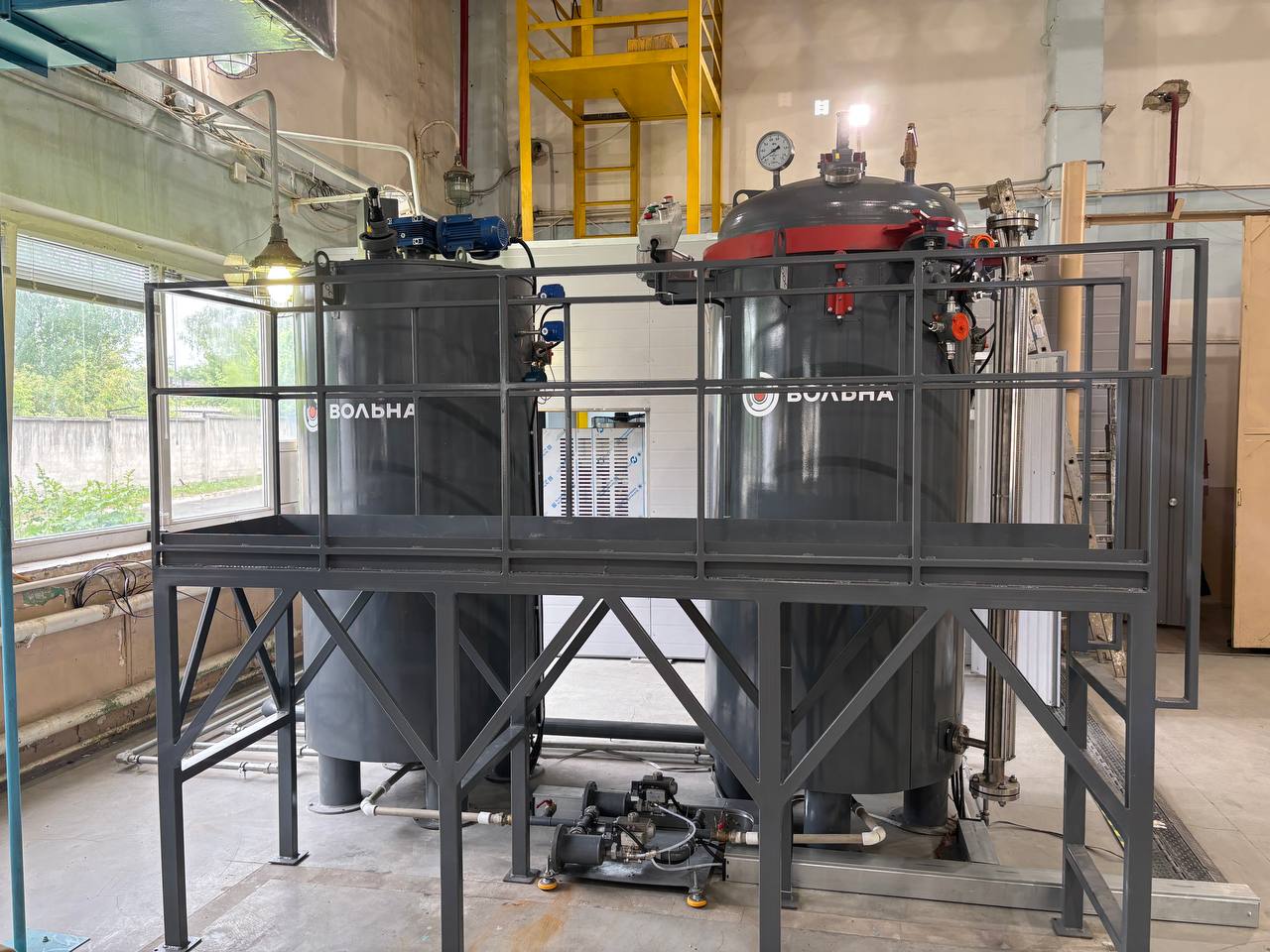

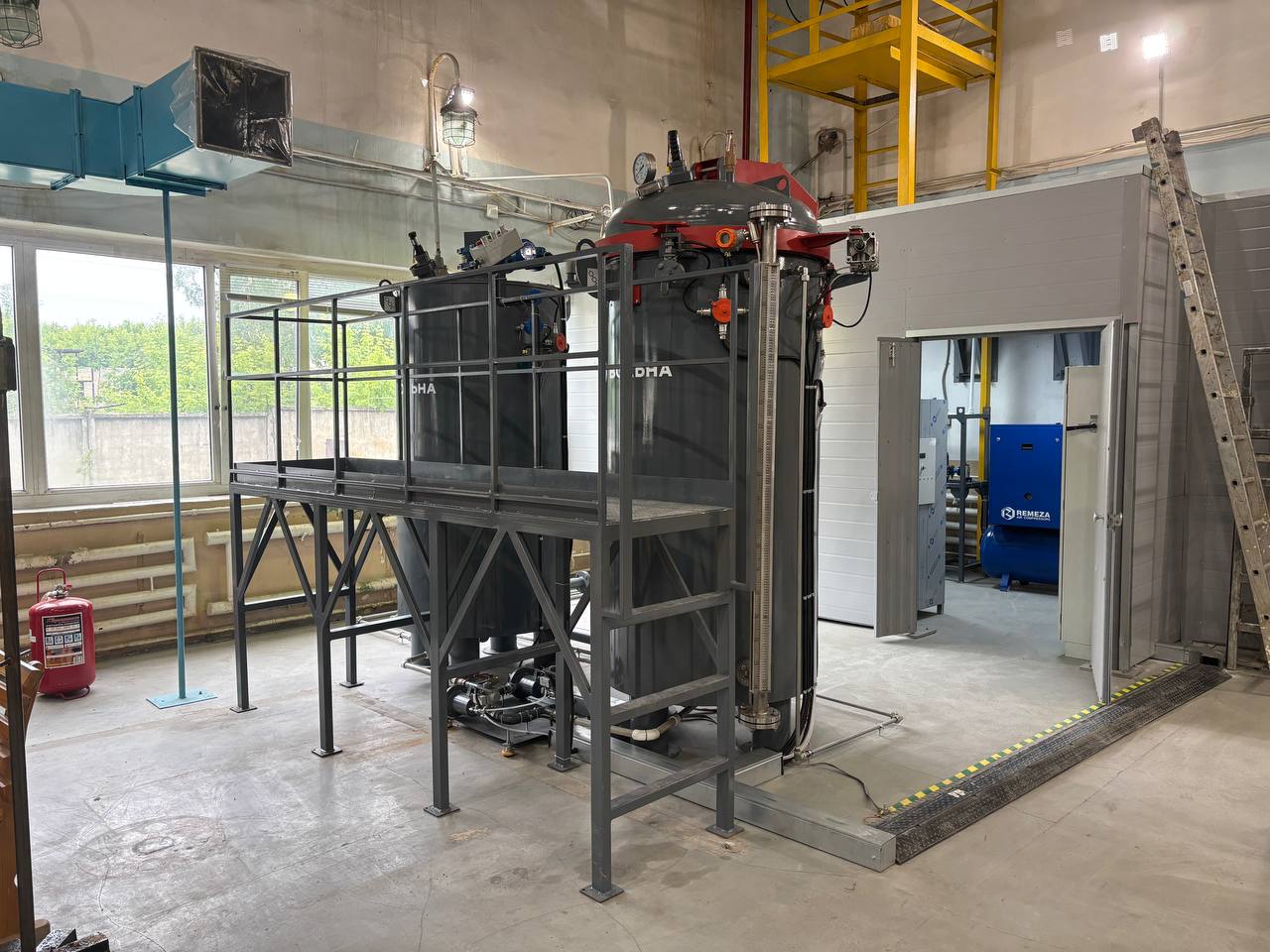

Пропиточная установка обеспечит возможность производства пропитки изделий пропитывающим составом с максимальной автоматизацией процесса пропитки (смена циклов вакуума, давления), с ведением журнала техпроцесса в электронном виде (архивирование параметров).
Пропиточный комплекс адаптирован для соответствия технологии пропитки пропиточным составом ВЗТ-1.
Во взрывозащищенном исполнении выполняется следующее оборудование:
- пульт управления крышкой автоклава
- светодиодный светильник
- клеммные коробки на автоклаве и ёмкости
- кабельные вводы в клеммные коробки на автоклаве и ёмкости
- электропривод вращения мешалкой в ёмкости хранения:
- температурные датчики
- датчики давления

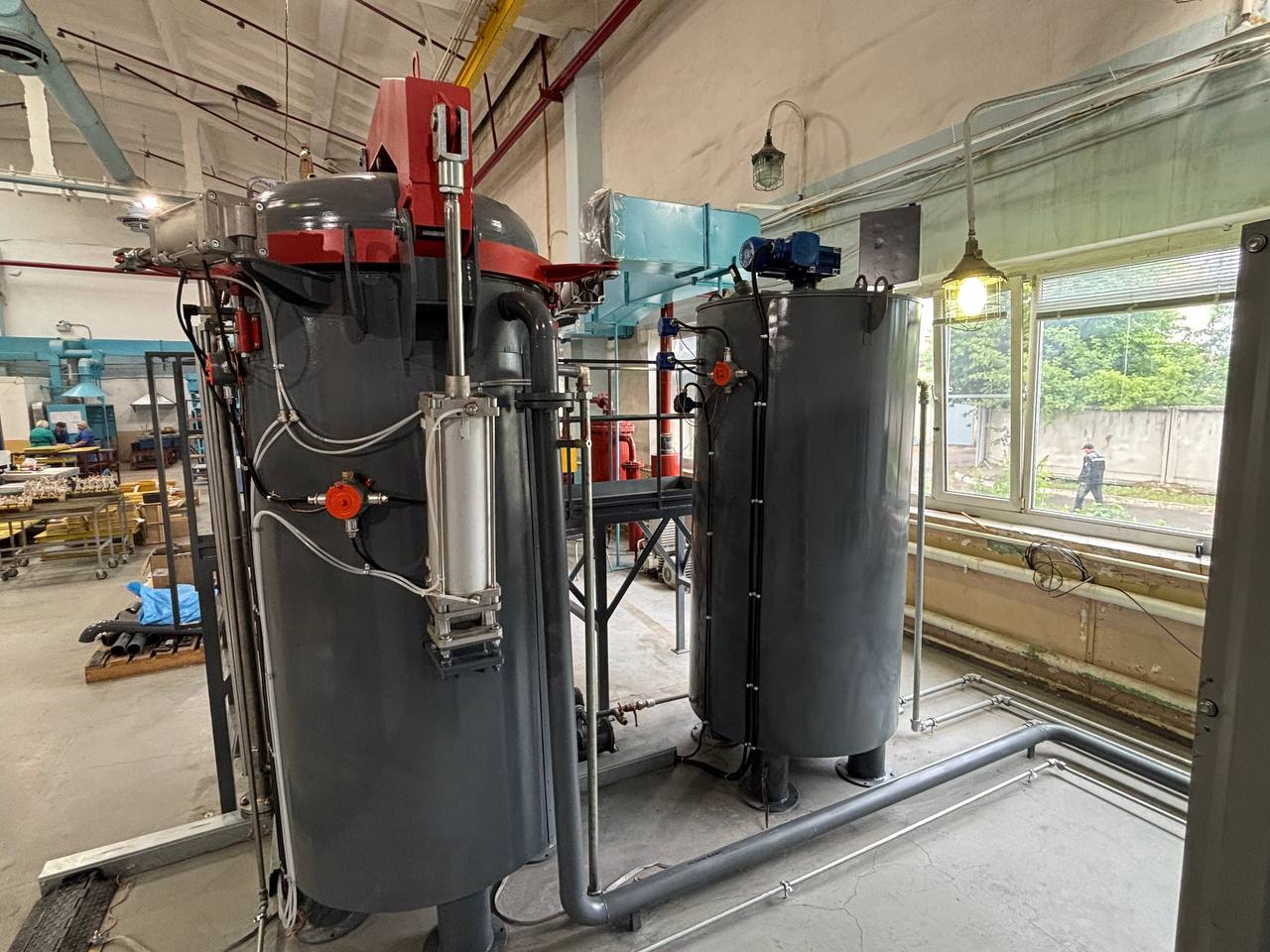

| Автоклав | Диаметр рабочей зоны | 1 000 мм |
| Материал изготовления | 09Г2С | |
| Высота рабочей зоны | 1 500 мм | |
| Рабочий объем автоклава | 1 330 литров | |
| Датчик уровня | байпасный во взрывозащищенном исполнении | |
| Фиксация крышки | байонетный, с пневмоприводом | |
|
Емкость для хранения состава |
Внутренний диаметр |
1 000 мм |
| Полная высота ёмкости | 1 500 мм | |
| Рабочий объём ёмкости | не менее 1 410 литров | |
| Датчик уровня | пороговые вибрационные датчики во взрывозащищенном исполнении | |
| Тип нагрева | жидкостной контур с проточным водяным нагревателем | |
| Тип охлаждения | жидкостной контур с промежуточным теплообменником и холодильной установкой | |
| Температура ПС в ёмкости | от 20 до 60оС | |
| Устройство перемешивания | да. С электромеханическим приводом во взрывозащищенном исполнении | |
|

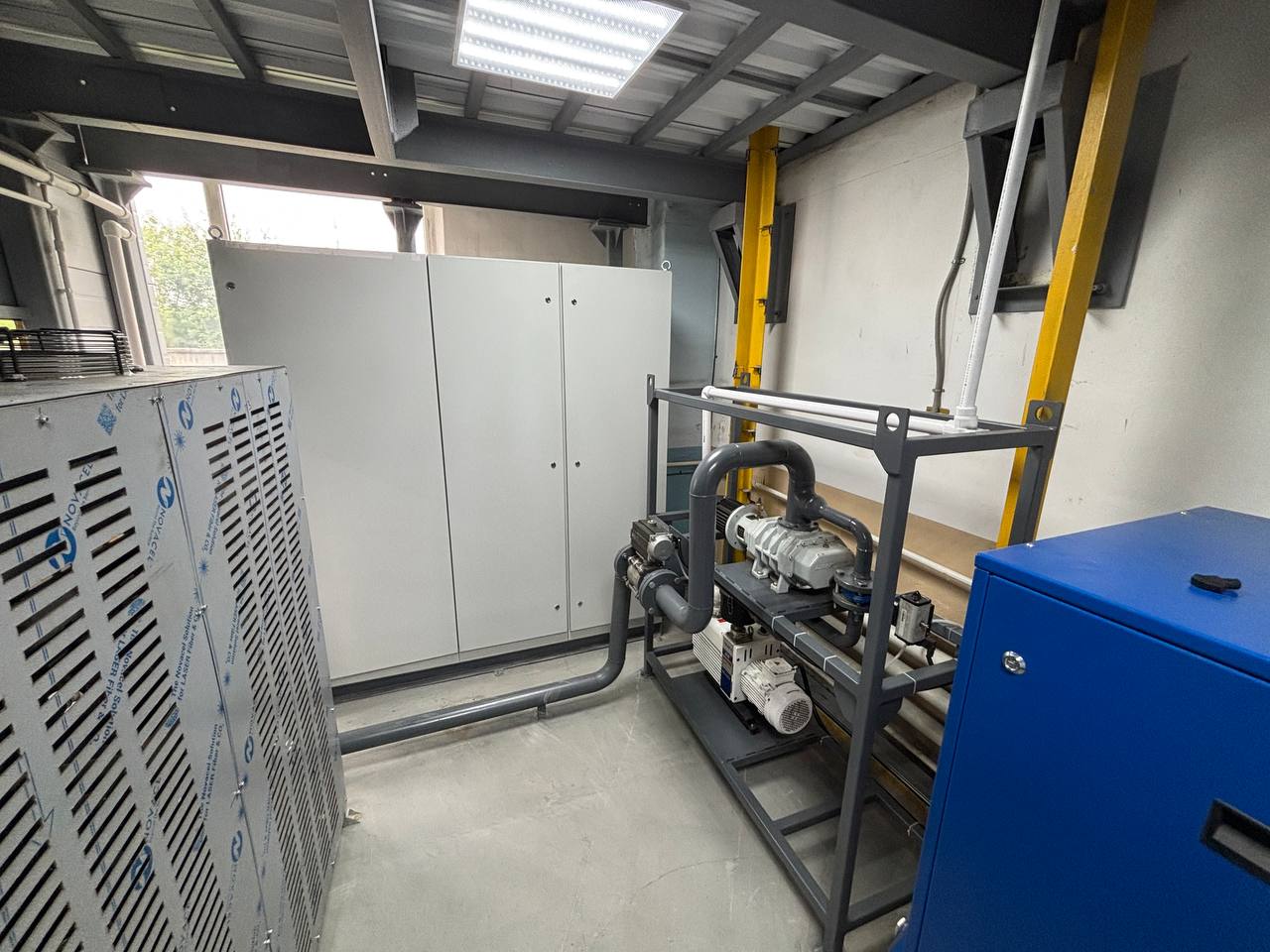

Вакуумная станция |
Вакуумные насосы | 2 шт |
| Производительность насосов |
форвакуумного 252 м3/ч вакуумного 40 м3/ч |
|
| Время набора вакуума 0,1 кПа в автоклаве с полностью загруженными изделиями | не более 20 мин | |
| Вакуум в автоклаве | 0,07 кПа | |
| Охлаждающий агрегат | холодильная установка | |
| Система фильтрации | 2 фильтра с фильтрующей сеткой | |
| Трап | наличие | |
Автоматизированная система управления
Система управления - на базе промышленного контроллера с сенсорной панелью визуализации и управления. В шкафу управления устанавливаются необходимые приборы и аппараты для организации алгоритма автоматизированного процесса. На лицевой части шкафа управления установлена сенсорная панель оператора.
Управление крышкой автоклава и байонетным затвором производится от выносного пульта управления во взрывозащищенном исполнении, расположенного рядом с автоклавом.
Комплект оборудования:
Во взрывоопасной зоне В-Iа:
- Автоклав
- Емкость хранения пропитывающего состава
- Пульт управления открытием/закрытием крышки автоклава
- Трап
- Шаровые краны подачи/возврата пропитывающего состава
- Вакуумная станция
- Компрессор
- Нагревательный блок
- Охлаждающий агрегат
- Система фильтрации
- Комплект шкафов управления
- Шкаф пневматический распределительный
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением
