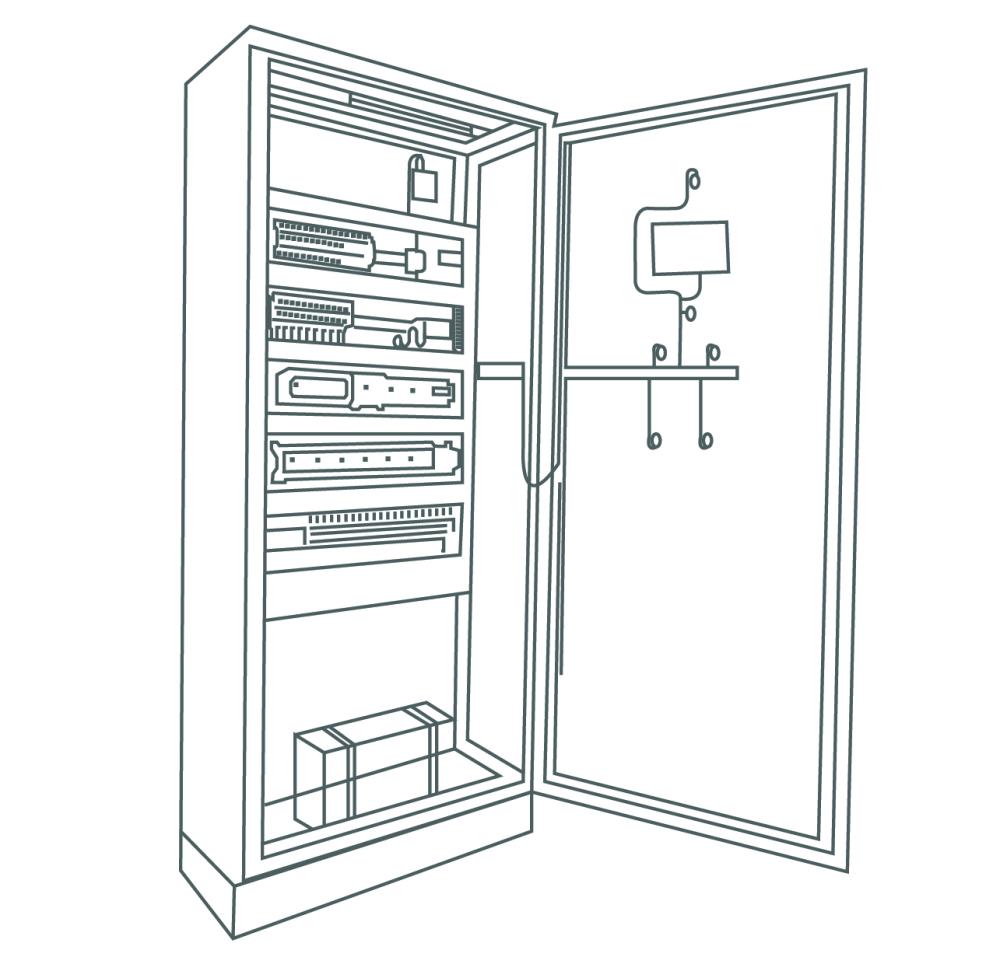

Что такое шкаф управления и зачем он нужен

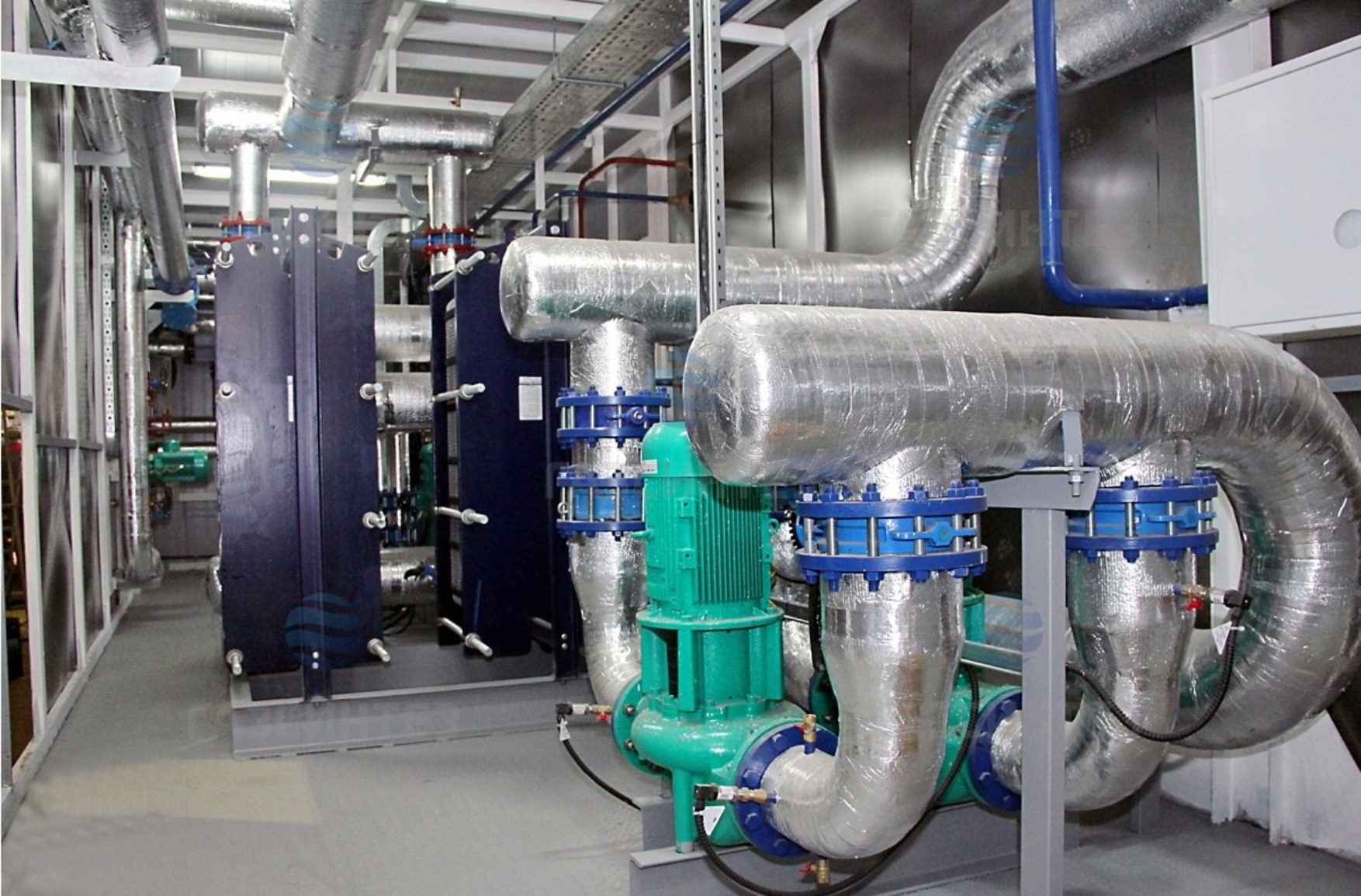

Шкаф управления (ШУ) – низковольтное комплектное устройство (НКУ), в корпусе которого размещены силовые аппараты, цепи управления, защиты и сигнализации. Он обеспечивает пуск и остановку электродвигателей, при необходимости – реверс, контролирует сигналы датчиков и передает информацию оператору. В зависимости от проекта предусмотрены защита от короткого замыкания, защита от перегрузки, блокировки и аварийное отключение.ШУ применяют для управления насосами водоснабжения, канализации, пожаротушения и теплоснабжения, вентиляторами, дымососами, электроприводными задвижками, конвейерами и освещением. Для каждого объекта состав команд различается: насосной станции нужно контролировать давление и уровень, вентиляционной установке – температуру, состояние фильтров и режим работы вентиляторов.
Если шкаф работает в составе автоматизированной системы предприятия, данные можно передавать в диспетчеризацию или SCADA. В техническом задании заранее определяют интерфейсы и протоколы связи: например, Modbus RTU/TCP, Profinet или OPC UA. Наличие конкретного протокола зависит от выбранного программируемого контроллера и коммуникационных модулей, поэтому совместимость проверяют на этапе проектирования.
Виды шкафов управления
Тип шкафа выбирают прежде всего по назначению механизма и алгоритму его работы.
| Вид | Назначение и особенности |
|---|---|
| ШУН – шкаф управления насосами | Пуск насосов по сигналам датчиков, контроль давления и уровня, чередование насосов, переключение на резервный агрегат по заданному алгоритму |
| ШУВ – шкаф управления вентиляцией | Работа приточных и вытяжных установок, вентиляторов, контроль датчиков температуры и аварийных сигналов |
| ШУЗ – шкаф управления задвижками | Открытие и закрытие арматуры с электроприводом, контроль конечных положений, защита от ошибочных команд |
| ШУД – шкаф управления дымососами | Управление электроприводами тягодутьевых механизмов, контроль режимов и блокировок |
| ЯУО – ящик управления освещением | Ручное и автоматическое включение линий освещения по расписанию или сигналам системы |
По способу запуска электродвигателя
- Прямой пуск. Контактор или магнитный пускатель подает напряжение на двигатель без электронного регулирования разгона. Такое решение применяют в сравнительно простых схемах, в том числе для приводов до 15 кВт, когда сеть и механизм допускают пусковой ток. Граница мощности не универсальна: ее определяют расчетом.
- Устройство плавного пуска (УПП). Ограничивает пусковые токи и снижает ударные нагрузки при разгоне. УПП используют, в частности, на приводах от 5,5 кВт, если требуется мягкий запуск, но постоянное изменение скорости не нужно.
- Преобразователь частоты (ПЧ). Позволяет менять частоту вращения двигателя в зависимости от нагрузки. Шкаф управления с частотным преобразователем применяют, например, для поддержания давления в системе водоснабжения, регулирования расхода или производительности вентиляции.
Комплектация, степень защиты и исполнение корпуса
Состав оборудования определяется принципиальной схемой и перечнем сигналов. В силовой части обычно устанавливают автоматический выключатель, контактор, магнитный пускатель, аппараты защиты и при необходимости устройство плавного пуска или преобразователь частоты. Для задач разной мощности могут рассматриваться ПЧ диапазона 0,75–250 кВт, но выбор зависит от серии привода, токов двигателя и условий эксплуатации.В управляющей части размещают программируемый контроллер (ПЛК), модули ввода-вывода, реле контроля фаз, реле времени и устройства контроля напряжения. Панель оператора позволяет просматривать состояние установки, менять доступные уставки и подтверждать сообщения. Вспомогательная часть включает клеммные блоки, монтажную панель, шины, сигнальные элементы, проводники с маркировкой и интерфейсы для подключения внешних устройств.
Датчик давления, датчик уровня и датчик температуры подбирают под измеряемую среду и диапазон рабочих значений. Например, защита от сухого хода насосного агрегата может опираться на сигнал датчика уровня, давления или иной предусмотренный проектом способ контроля. Одной надписи на панели для реализации защиты недостаточно: нужен корректный алгоритм и исполнительная цепь.
Комплектующие подбирают с учетом бюджета и требований к унификации. В проекте могут использоваться компоненты Schneider Electric, ABB, Siemens, Eaton, КЭАЗ, EKF или IEK.
| Условия установки | Возможное исполнение |
|---|---|
| Сухая электрощитовая с ограниченным доступом | IP31 или IP54 по требованиям проекта |
| Цех с пылью, брызгами и влажной уборкой поблизости | IP54–IP55 при соответствующем способе монтажа |
| Улица либо зона с интенсивным воздействием воды и пыли | IP65–IP66 и дополнительные меры климатической защиты |
Изготовление шкафов управления под заказ: этапы
- 1. Проектирование. Инженеры изучают техническое задание, принципиальную схему заказчика либо составляют ее для нового объекта. Определяют токи нагрузок, аппараты защиты, логику работы и необходимые сигналы.
- 2. Подбор и закупка комплектующих. По спецификации определяют аппараты, корпус, средства автоматизации и соединительные элементы.
- 3. Сборка. На производстве ЗАО «Вольна» монтируют аппаратуру на панели, устанавливают шины, клеммы и кабельные каналы, выполняют соединения проводниками с маркировкой.
- 4. Испытания и оформление документов. Проводят электрические испытания в предусмотренном объеме, проверяют сопротивление изоляции и работу защит, моделируют команды датчиков и аварийные ситуации. По результатам готовят паспорт и документацию: исполнительную схему, спецификацию и документы о выполненных проверках.
- 5. Поставка и пусконаладка. После доставки и монтажа проверяют правильность подключения на объекте, настраивают параметры ПЛК, взаимодействие с приводами, датчиками и системой диспетчеризации. Перед передачей в эксплуатацию проверяют предусмотренные режимы, блокировки и аварийные сигналы.
Стоимость шкафа управления и сроки
Цена зависит не только от размеров корпуса.На расчет влияют количество и мощность двигателей, необходимость ПЧ либо УПП, число входов и выходов ПЛК, требования к связи, степень защиты IP, климатическое оборудование и марка комплектующих. Корпус IP66 с обогревом, например, требует иных затрат, чем вариант IP54 для сухого помещения.
Изготовление шкафов управления оценивают после изучения исходных данных: предварительный расчет по ТЗ занимает ориентировочно 1–3 рабочих дня. Срок сборки и поставки зависит от наличия компонентов, объема проектирования и необходимости испытаний.
Если требуется купить шкаф управления в Минске для существующей линии, желательно приложить фотографию шильдика двигателя и текущую электрическую схему.
Почему шкафы управления заказывают в «Вольне»
ЗАО «Вольна» работает с промышленным электрооборудованием с 1994 года. Помимо ремонта электрических машин компания занимается промышленной автоматизацией, разработкой систем управления и изготовлением электротехнических устройств.В работу входят разработка схемы, подбор элементов, сборка, проверка и настройка. При необходимости проект предусматривает программирование ПЛК, подключение панели оператора, обмен с диспетчерской системой и дальнейшее сервисное сопровождение. Работы по монтажу и пусконаладке можно согласовать для объектов в Минске и других регионах Беларуси.
Гарантия на шкаф и работы фиксируется в договоре; для конкретных исполнений необходимо подтвердить заявляемый срок 12 или до 24 месяцев. Точные условия зависят от комплектации и объема обязательств.
Чтобы заказать шкафы управления под параметры вашего оборудования, направьте в ЗАО «Вольна» техническое задание, схему или опросный лист. Специалисты уточнят комплектацию, требуемые функции и условия эксплуатации, после чего подготовят расчет стоимости и предложение по изготовлению.
