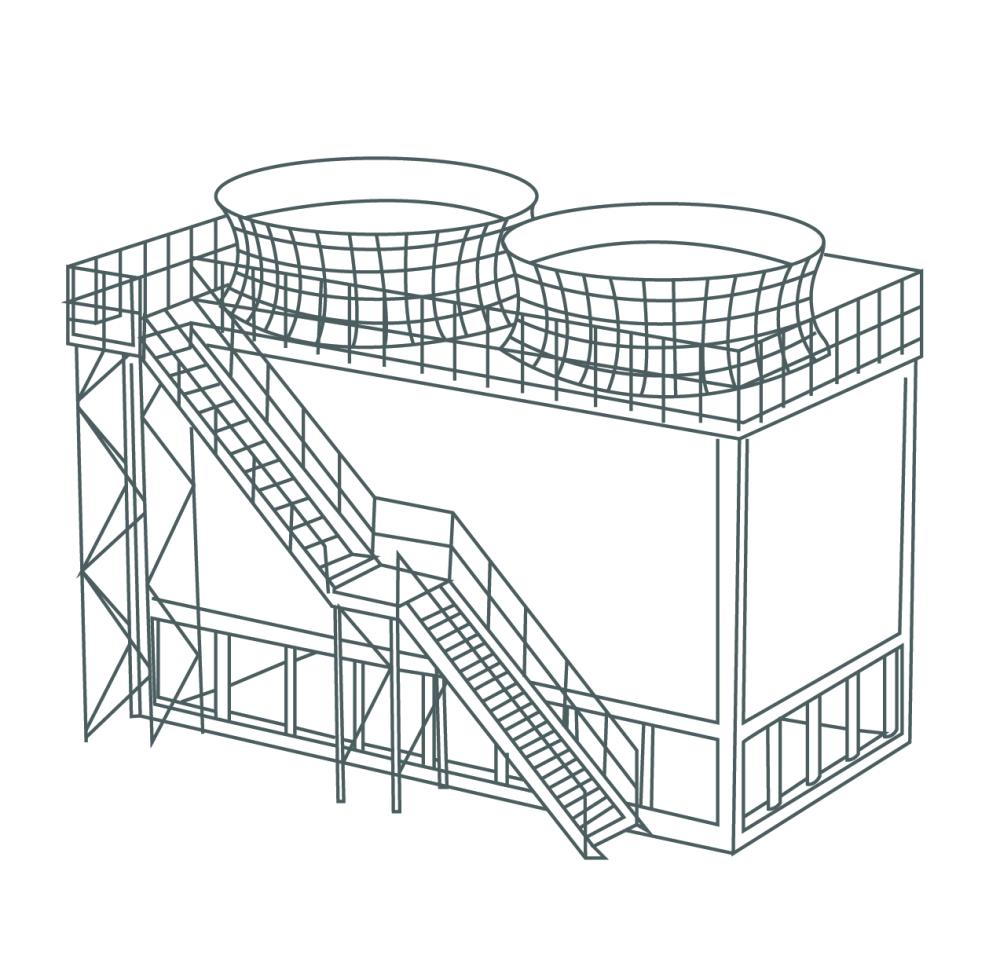

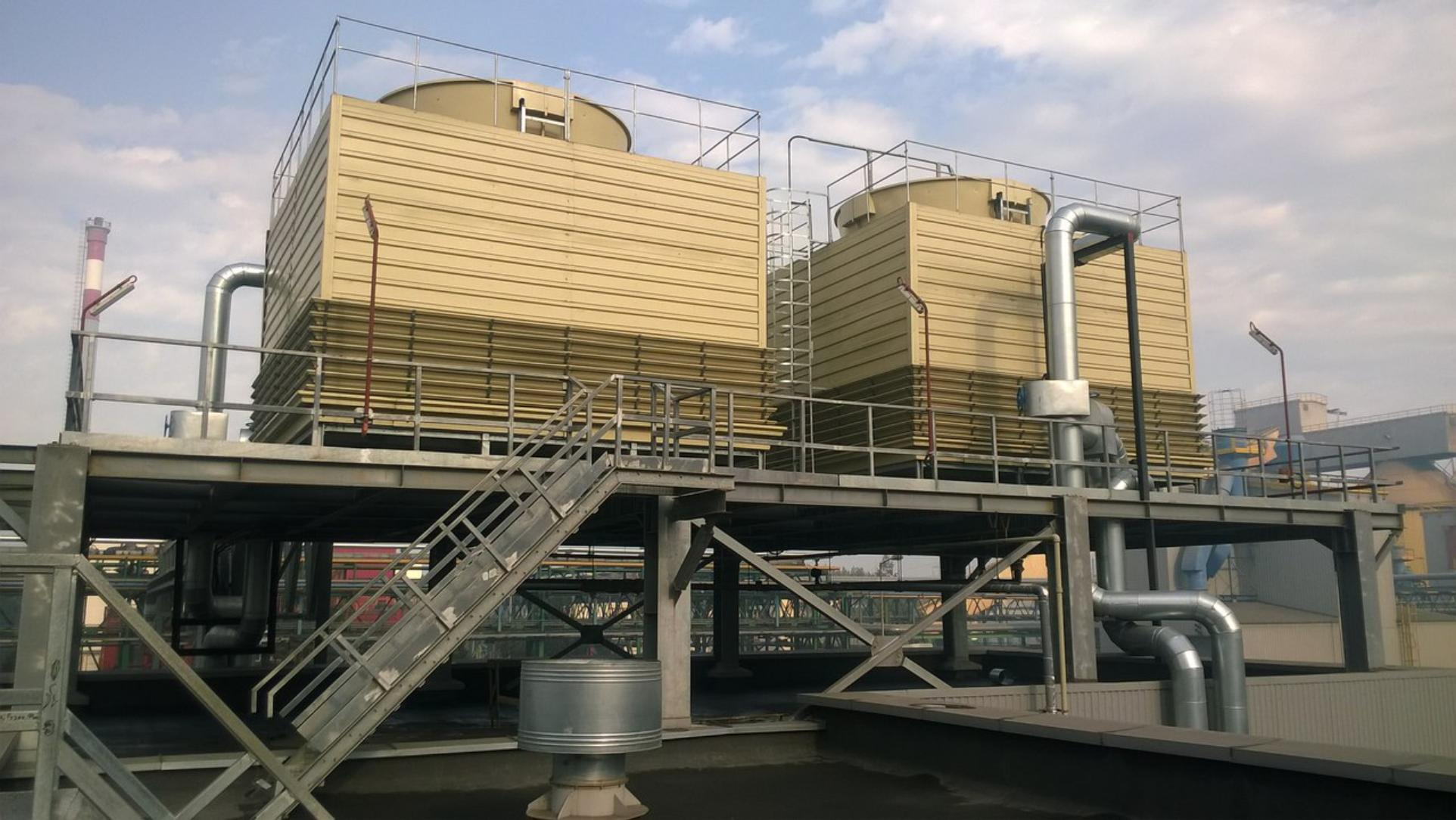

Вентиляторная градирня работает круглый год — летом охлаждает технологическую воду до заданной температуры, зимой борется с обледенением лопастей. Без автоматики это означает постоянное ручное регулирование: вентиляторы включают на полный ход при любой нагрузке, операторы реагируют на аварии по факту, а не заранее. В итоге расход электроэнергии завышен на 30–50%, редукторы и валы изнашиваются быстрее расчётного срока, а контроль над температурой оборотной воды зависит от внимательности дежурного.
АСУ ТП вентиляторами градирни — это программно-аппаратный комплекс, который берёт этот процесс под автоматический контроль: поддерживает заданную температуру охлаждённой воды, регулирует скорость вентиляторов в реальном времени и передаёт данные на диспетчерский пункт. ЗАО «Вольна» проектирует, изготавливает и внедряет шкафы управления вентиляторами градирни под ключ на промышленных объектах Беларуси с 1994 года.
Какие задачи решает автоматизация градирни
Главный результат, который даёт автоматизация вентиляторной градирни, — стабильная температура оборотной воды на выходе при минимальном расходе электроэнергии. Система автоматически рассчитывает, сколько вентиляторов нужно запустить и на какой скорости, исходя из текущей тепловой нагрузки и температуры воздуха.
Конкретные задачи, которые закрывает АСУ ТП:
- Стабилизация температуры охлаждённой воды — поддержание заданного уровня (например, 28 °C по техническому регламенту заказчика) независимо от сезонных и суточных колебаний температуры воздуха.
- Экономия электроэнергии — снижение потребления вентиляторов на 30–50% за счёт частотного регулирования. Мощность осевого вентилятора пропорциональна кубу частоты вращения: снижение оборотов всего на 20% уменьшает потребление примерно вдвое.
- Продление ресурса оборудования — плавный пуск исключает ударные нагрузки на редуктор, вал и подшипники. Это напрямую сказывается на межремонтном интервале.
- Снижение влияния человеческого фактора — система автоматически переходит между режимами работы, ведёт журнал событий и архивирует данные о состоянии оборудования.
- Защита от аварий — автоматическое отключение секции при вибрации выше нормы, перегреве подшипников, обледенении лопастей или обрыве ремня. Сигнал о нештатной ситуации немедленно поступает на HMI-панель и в SCADA.
- Удалённый мониторинг — оператор видит параметры работы градирни из центрального диспетчерского пункта или с мобильного устройства в любое время.
При средней нагрузке на промышленном объекте окупаемость АСУ ТП вентиляторами градирни составляет 0,5–1,5 года — преимущественно за счёт снижения затрат на электроэнергию и сокращения аварийных остановок.
Состав шкафа управления — ПЛК, частотник, датчики
Шкаф управления вентиляторами градирни — это готовый к монтажу комплект оборудования в одном корпусе. Базовый состав, применяемый в проектах «Вольна»:
Ниже — базовый состав шкафа управления АСУ ТП вентиляторами градирни, применяемый в проектах «Вольна», с указанием назначения каждого компонента и типовых моделей.
| Компонент | Назначение | Технические характеристики и модели |
|---|---|---|
| Программируемый логический контроллер (ПЛК) | Обрабатывает сигналы датчиков и формирует управляющие команды на частотные преобразователи и исполнительные устройства. Реализует алгоритмы ПИД-регулирования и защиты. | Siemens S7-1200/1500, Schneider Electric Modicon M221/M251, ABB AC500, Овен ПЛК210. Платформа выбирается по требованиям заказчика и условиям интеграции с существующей АСУ. |
| Частотный преобразователь (ЧРП) | Плавно регулирует скорость вращения двигателя вентилятора. Основной инструмент экономии электроэнергии: снижение оборотов на 20% уменьшает потребление примерно вдвое. | Мощность 7,5–250 кВт на секцию, запас 10–20% к номиналу двигателя. Для уличных шкафов — модели с диапазоном −25…+50 °C, лакированными платами и встроенным обогревом. |
| Устройство плавного пуска (УПП) | Исключает ударный пуск двигателей для секций, где частотное регулирование не предусмотрено. Снижает пусковые токи и механические нагрузки на редуктор и вал. | Мощность подбирается по номиналу двигателя. Применяется как альтернатива ЧРП при ограниченном бюджете. |
| HMI-панель оператора | Сенсорный экран с мнемосхемой градирни: отображение текущих параметров, журнал аварий, режим работы каждой секции, ручное управление. | Диагональ 7–15 дюймов, интеграция с SCADA верхнего уровня, поддержка удалённого доступа с рабочего места диспетчера. |
| Датчики и КИП | Контроль температуры оборотной воды, вибрации агрегатов, состояния подшипников и давления в системе. Основа для автоматического регулирования и защиты. | Термопреобразователи Pt100 на входе и выходе воды, датчики вибрации, реле температуры подшипников, дифференциальные манометры. |
| Аппаратура защиты | Электрическая безопасность оборудования и персонала, защита двигателей от аварийных режимов сети и обрыва фаз. | Автоматические выключатели, реле контроля фаз, устройства защитного отключения (УЗО), плавкие предохранители. |
| Корпус шкафа | Механическая защита оборудования от внешних воздействий и адаптация комплекса к условиям монтажа — в помещении или на открытой площадке. | IP54 — для установки в помещении. IP55/IP66 — уличный монтаж со встроенным климат-контролем (обогрев, вентиляция, термоизоляция). |
Из чего складывается стоимость шкафа управления
Конкретные цифры стоимости шкафа управления градирней зависят от нескольких переменных — и разброс здесь большой. Чтобы понять, из чего складывается цена, стоит разобрать структуру затрат.
- Мощность и количество двигателей. Частотный преобразователь — самый дорогостоящий компонент шкафа, а его цена прямо пропорциональна мощности. Шкаф для одного вентилятора 30 кВт и шкаф для группы из четырёх вентиляторов по 75 кВт различаются по стоимости в 5–8 раз.
- Класс комплектующих. Европейские бренды (Siemens, Schneider Electric, ABB, Danfoss) дороже азиатских (Hyundai, INVT, Delta) или отечественных аналогов (Овен, Веспер) в 1,5–3 раза. При этом для ответственных объектов разница в надёжности и сроке службы нередко оправдывает доплату.
- Степень защиты корпуса. Шкаф IP54 для установки в помещении обходится дешевле, чем уличный вариант IP55/IP66 с обогревом, вентиляцией и термоизоляцией.
- Состав КИП и датчиков. Базовый вариант включает термопары на входе и выходе воды и защиту по фазам. Расширенная конфигурация — вибромониторинг, контроль тока в обмотках, датчики температуры подшипников — повышает стоимость шкафа, но существенно снижает риск аварийных остановок.
- Уровень автоматизации. Шкаф с локальной HMI-панелью без подключения к верхнему уровню дешевле, чем комплекс с полноценной SCADA, архивированием данных и веб-доступом для диспетчера.
- Услуги. Проектирование, монтаж, пусконаладка, обучение персонала и комплект ЗИП могут составлять от 20 до 50% итоговой стоимости проекта в зависимости от удалённости объекта и объёма работ.
Расчёт сметы под конкретный объект занимает 3–5 рабочих дней. Для этого достаточно передать мощность и количество двигателей, схему электроснабжения, требования к температуре охлаждённой воды и условия монтажа.
Этапы реализации проекта под ключ
Автоматизация градирни под ключ включает восемь последовательных этапов. Каждый фиксируется в договоре с указанием сроков и зон ответственности.
- Обследование объекта — выезд инженеров, измерение параметров существующих двигателей и схемы электроснабжения, осмотр конструкции башни и водораспределения, фотофиксация. Срок: 1–3 рабочих дня.
- Техническое предложение и предварительная смета — выбор платформы ПЛК и частотных преобразователей, состав шкафа, спецификация датчиков, оценка стоимости. Срок: 5–10 рабочих дней.
- Договор и проектирование — разработка электрических схем, программы ПЛК, мнемосхем для HMI и SCADA, монтажных чертежей. При необходимости — согласование с Госэнергонадзором. Срок: 3–8 недель в зависимости от сложности.
- Изготовление шкафа управления — сборка на производственной базе «Вольны» с входным контролем компонентов, наладка ПЛК и ЧРП, испытания стенда перед отгрузкой. Срок: 2–6 недель.
- Монтаж на объекте — демонтаж старого оборудования (при модернизации), установка шкафа, прокладка кабельных трасс, монтаж датчиков.
- Пусконаладка и настройка — программирование ПЛК непосредственно на объекте, настройка ПИД-регуляторов, проверка всех режимов работы под нагрузкой, ввод в эксплуатацию.
- Обучение персонала и передача документации — инструктаж операторов и службы КИПиА, передача исполнительной документации, паспортов оборудования и программного обеспечения.
- Гарантийное и сервисное обслуживание — гарантия на изготовленный шкаф управления составляет 12–36 месяцев в зависимости от условий договора. По желанию заключается сервисный контракт с плановыми ТО и приоритетным выездом при аварии.
