Диспетчеризация ПНС

Ночной звонок дежурному: насос встал, давление в сети упало, жильцы многоэтажки без воды. Причина выяснится утром — сухой ход из-за потери давления на вводе, о котором никто не знал. При наличии диспетчеризации система зафиксировала бы отклонение за несколько минут до отказа, отправила SMS дежурному инженеру и автоматически переключила нагрузку на резервный насос. ЗАО «Вольна» проектирует и внедряет диспетчеризацию ПНС под ключ в Минске и по всей Беларуси — от шкафа автоматики на станции до АРМ диспетчера в офисе заказчика.

Что включает диспетчеризация ПНС и какие задачи решает

Диспетчеризация насосных станций — это двухуровневая система: автоматика непосредственно на объекте плюс рабочее место диспетчера с полной картиной происходящего в режиме реального времени.

На уровне станции система решает следующие задачи:

• Поддержание заданного давления в водопроводной сети — автоматически, без участия персонала, независимо от времени суток и объёма водопотребления.
• Каскадное управление насосами — ПЛК включает дополнительные агрегаты при росте нагрузки и отключает их при спаде, чередуя наработку и сохраняя равномерный износ.
• Защита от сухого хода — отключение насоса при падении давления на входе ниже допустимого; предотвращает выход насосного агрегата из строя.
• Защита от гидроудара — плавный пуск через частотный преобразователь исключает резкий скачок давления при запуске.
• Телеметрия и журнал событий — все параметры архивируются, каждое событие (пуск, остановка, авария) фиксируется с временны́м штампом.
• Учёт расхода воды и моточасов — объективные данные для технического обслуживания и коммерческого учёта.

Архитектура: ПЛК на станции и АРМ диспетчера в офисе

Система строится по двухуровневой схеме.

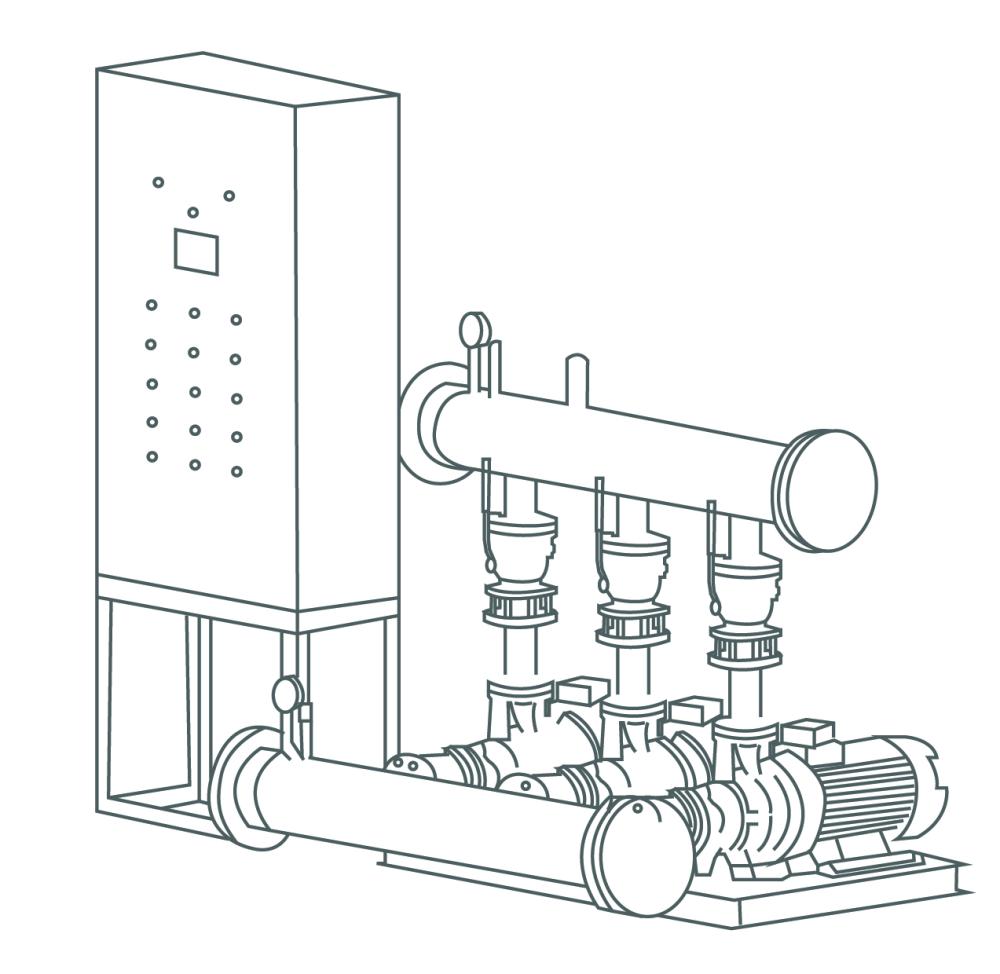

Нижний уровень — на объекте. Шкаф автоматики с программируемым логическим контроллером (ПЛК), модулями ввода-вывода, частотными преобразователями для каждого насоса, HMI-панелью местного оператора, источником бесперебойного питания и датчиками. Связь с насосами и датчиками — по аналоговым линиям 4–20 мА и дискретным сигналам; между ПЛК и частотными преобразователями — по протоколу Modbus RTU или Profinet. При обрыве канала связи ПЛК продолжает автономную работу и накапливает данные локально — телеметрия восстанавливается при возобновлении соединения.

Верхний уровень — АРМ диспетчера для насосной станции. Рабочая станция оператора с SCADA-системой, на которой отображаются мнемосхемы всех ПНС, графики давления и расхода, журнал аварий и текущий режим каждого насоса. Канал связи — проводной Ethernet/VPN, GSM-модем (4G/LTE) для удалённых станций или радиоканал. При наличии нескольких объектов один диспетчер через АРМ одновременно ведёт 10–50 территориально разнесённых станций.

Удалённый мониторинг и SCADA — как это работает

Удалённый мониторинг ПНС водоснабжения строится на непрерывном потоке данных от станции к диспетчеру.

ПЛК опрашивает датчики каждые 1–5 секунд и формирует пакеты данных. По основному каналу (Ethernet/VPN) или резервному (GSM 4G/LTE) они поступают на сервер SCADA. Что видит диспетчер:

• карту объектов с цветовой индикацией (зелёный — норма, жёлтый — отклонение, красный — авария);
• по каждой станции — мнемосхема с насосами, задвижками, текущим давлением и расходом, режимами работы, частотой вращения каждого агрегата и его моточасами;
• графики-тренды за последние сутки, неделю, месяц;
• журнал событий и аварий с временны́м штампом.

При критическом событии (отказ насоса, потеря давления, затопление, сухой ход) система отправляет SMS, e-mail или голосовой вызов дежурному инженеру — в течение нескольких секунд после фиксации отклонения.

Из чего складывается стоимость диспетчеризации

Конкретная цена шкафа диспетчеризации насосной станции зависит от нескольких переменных — разброс значительный. Основные факторы:

• Количество и мощность насосов. Это главная переменная стоимости: частотный преобразователь — самый дорогой компонент шкафа, и его цена прямо зависит от мощности. Шкаф для двух насосов по 7,5 кВт и шкаф для шести насосов по 75 кВт различаются по стоимости комплектующих в 8–12 раз.
• Класс компонентов. Европейские бренды (Siemens, Schneider Electric, ABB, Wika) дороже азиатских или отечественных аналогов (Овен, INVT) в 1,5–3 раза. Для ответственных объектов водоснабжения разница в надёжности, как правило, оправдывает доплату.
• Степень защиты корпуса. IP54 для сухого помещения против IP55 для уличного монтажа со встроенным климат-контролем — разница около 30–60% к стоимости шкафа.
• Состав датчиков и КИП. Базовый набор (давление на входе/выходе + защиты) дешевле расширенного (расходомеры, датчики уровня, вибромониторинг, контроль тока в обмотках).
• Тип АРМ. Локальная SCADA на одной рабочей станции обходится дешевле, чем многопользовательский сервер с веб-доступом и мобильным приложением для службы ЖКХ или водоканала.
• Услуги. Проектирование составляет 10–20% от стоимости оборудования, монтаж и пусконаладка — 15–25%. Масштабирование SCADA с одной ПНС до 20 добавляет 30–50% к стоимости верхнего уровня, но снижает удельную стоимость подключения каждой станции.

Расчёт сметы под конкретный объект готовится за 3–7 рабочих дней.

Этапы реализации проекта под ключ

Автоматизация повысительной насосной станции под ключ проходит девять этапов.

1. Обследование объекта — выезд инженеров, замеры существующей электрики и схемы управления, опрос эксплуатационного персонала, фотофиксация. Срок: 1–3 рабочих дня.
2. Техническое задание и предварительная смета — выбор архитектуры системы, платформы ПЛК и брендов комплектующих, предварительная оценка стоимости. Срок: 5–10 рабочих дней.
3. Проектирование — разработка электрических схем, программы ПЛК на CoDeSys/TIA Portal, конфигурации SCADA, мнемосхем, монтажных чертежей, спецификации оборудования. При необходимости — согласование с Госэнергонадзором и Госстройэкспертизой. Срок: 3–8 недель.
4. Изготовление шкафа на производственной базе «Вольны» — сборка, входной контроль компонентов, маркировка проводов, заводская наладка ПЛК и частотных преобразователей, испытание на стенде. Срок: 2–5 недель.
5. Монтаж на объекте — установка шкафа, прокладка кабельных трасс к насосам и датчикам, монтаж датчиков давления и расходомеров, прокладка линии связи. Возможна поочерёдная замена оборудования без длительной остановки водоснабжения.
6. Пусконаладка — программирование ПЛК на месте, настройка ПИД-регулятора давления, тестирование всех режимов (автоматический, ручной, аварийный), проверка передачи данных на АРМ.
7. Установка и настройка АРМ — развёртывание SCADA на рабочей станции заказчика, настройка прав доступа.
8. Сдача в эксплуатацию — обучение диспетчеров и инженеров КИПиА (2–4 часа практики), передача исполнительной документации, паспортов оборудования и лицензий на ПО.
9. Гарантийное и сервисное обслуживание — гарантия 12–36 месяцев, сервисный контракт с плановыми ТО и удалённой техподдержкой.

Чтобы получить расчёт стоимости диспетчеризации ПНС под ваш объект, сообщите мощность и количество насосов, требования к давлению в сети и адрес объекта — смету подготовим за 3–7 рабочих дней, выезд инженера для обследования бесплатный.
