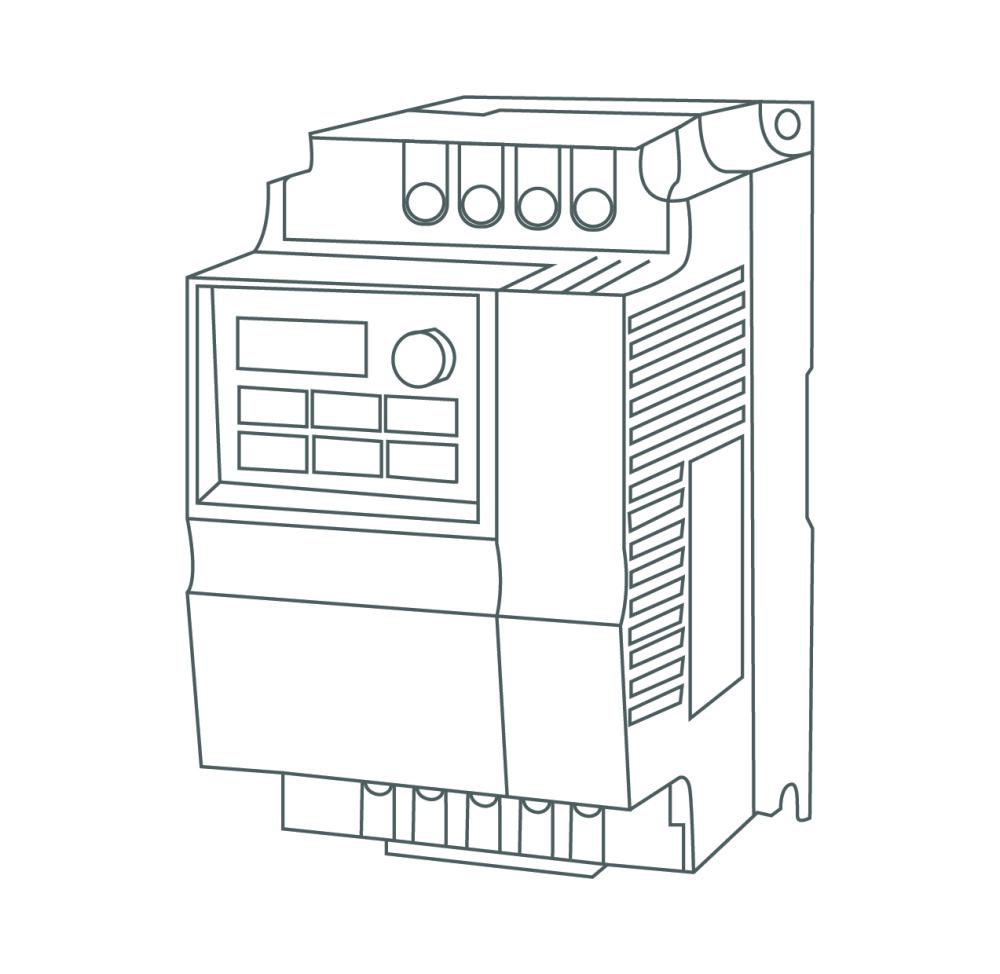

Ремонт частотных преобразователей

Частотник выбил ошибку OC и не запускается — конвейер, насос или вентилятор стоит. Купить новый преобразователь частоты на замену: для мощного привода ABB или Siemens это недели ожидания и десятки тысяч рублей. В большинстве случаев всё решается ремонтом: заменой IGBT-модуля, конденсаторов или платы драйвера. ЗАО «Вольна» выполняет ремонт частотных преобразователей в Минске с 1994 года — работаем с приводами мощностью от 0,75 до 1000 кВт, всех основных брендов. Бесплатная диагностика для всех частотников, доставленных в наш сервис.

Какие частотники мы ремонтируем

Ремонт преобразователей частоты в «Вольна» охватывает всех основных производителей и их модельные линейки.

Премиум-сегмент:

• ABB — ACS150, ACS310, ACS355, ACS510, ACS550, ACS580, ACS850, ACS880, ACS1000;
• Schneider Electric / Telemecanique — Altivar 12/32/61/71/212/312/320/630/930, ATV Process;
• Siemens — SINAMICS V20, G110, G120, G120X, G130, G150, S110, S120, MicroMaster MM4;
• Danfoss — FC101 VLT HVAC, FC102, FC202, FC301, FC302, VLT 2800/3500/5000/6000/AQUA.

Промышленный класс:

• Vacon — NX, 100, 100X, 20, NXP;
• Mitsubishi Electric — FR-D700/E700/F700/A700/A800;
• Yaskawa — J1000/V1000/A1000/L1000/GA500/GA800;
• Omron — 3G3MX/Q2A/RX; Hitachi — WJ200/SJ700/SJ-P1.

Бюджетный класс:

• Hyundai — N700E/N700V/N50/N100;

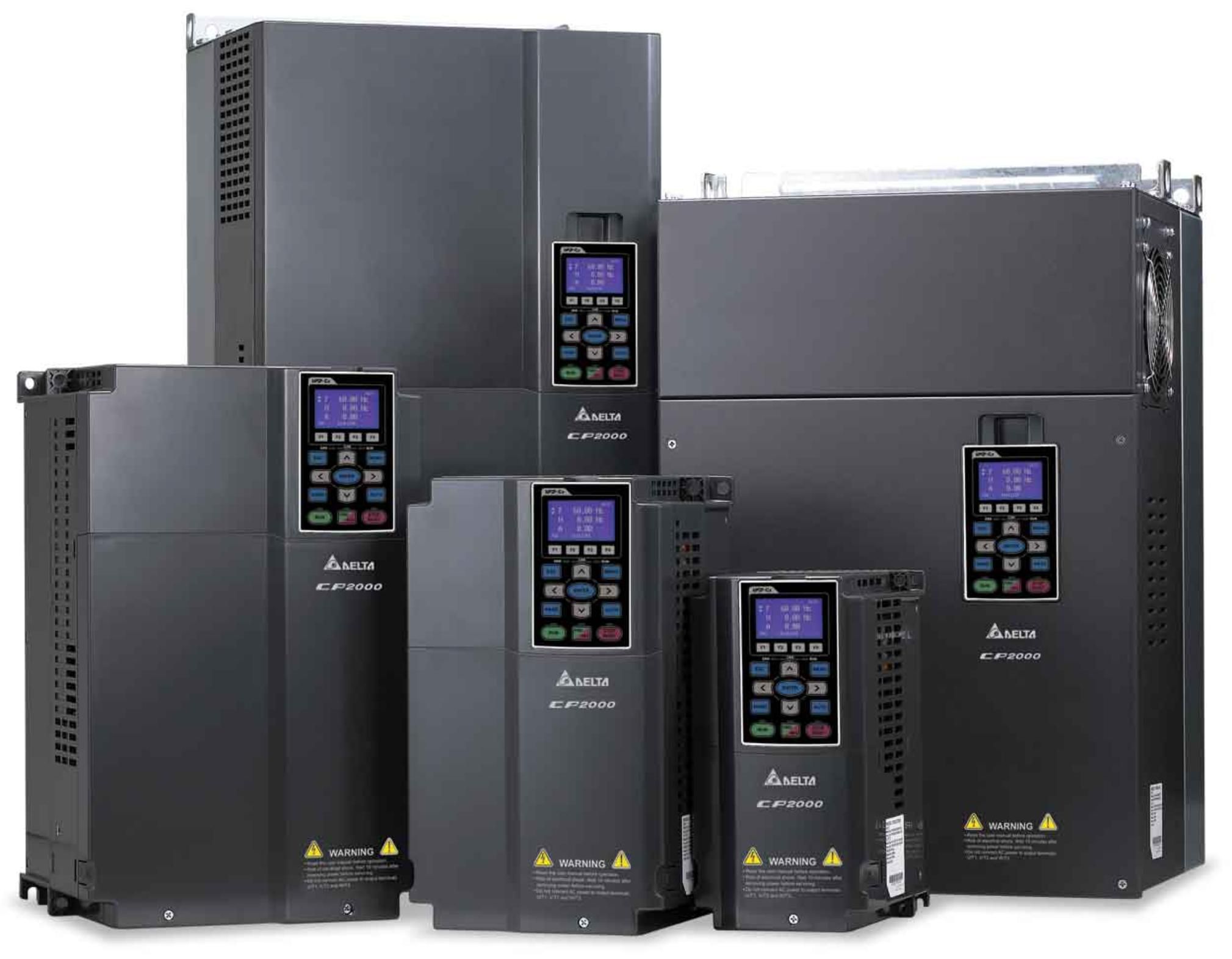

• Delta — VFD-EL/M/B/S/E/CP2000/MS300;
• INVT — GD20/GD200/GD300;
• Lenze — 8200/8400/9300/i550; Vesper — E2-MINI/E3-9100; KEB — Combivert F4/F5.

Берём в ремонт снятые с производства модели — компоненты ищем у поставщиков из Европы, Китая и России. Если вашей модели нет в списке — позвоните: расширяем компетенции под конкретные заказы.

Типичные неисправности и причины поломок

Прежде чем обращаться в сервис, полезно понимать, с чем именно столкнулось оборудование. Неисправности частотника группируются по узлам.

Силовая часть — самые дорогостоящие поломки. Выход из строя IGBT-модуля (короткое замыкание или обрыв), пробой диодного моста выпрямителя, вздутые или высохшие электролитические конденсаторы шины DC — типично после 5–8 лет эксплуатации, повреждение токовых шунтов. Признаки: привод не запускается, горят коды ошибок OC (сверхток), OV (перенапряжение), F0001–F0007.

Платы управления и драйверов — выгорание оптронов в цепях управления IGBT, повреждение DSP-процессора, окисление SMD-компонентов, пробой контроллеров. Признаки: нет реакции на пульт управления, экран не загружается, неправильные показания тока.

Цепи питания собственных нужд — выход из строя источника питания (24 В, 15 В, 5 В), пробой стабилитронов и диодов. Признаки: не светится индикация, не работает HMI-панель.

Система охлаждения — отказ вентиляторов, забивание радиатора и воздуховода пылью. Признаки: перегрев (ошибка OH), аварийное отключение под нагрузкой.

Прошивка и параметры — слетевшая конфигурация, повреждение flash-памяти, ошибки EEPROM. Признаки: коды F0080–F0099, некорректная работа после перебоя питания.

Главная причина отказов — скачки напряжения в сети 380 В (около 60% всех случаев). Остальные: запылённость и попадание влаги, систематический перегрев в жарких цехах, неправильная настройка параметров с превышением допустимых токов, естественный износ конденсаторов и вентиляторов после 7–10 лет работы.

Диагностика — что выявляем и сколько занимает

Диагностика частотного преобразователя в «Вольне» бесплатная для всех приводов, доставленных в наш сервис в Минске. Это принципиальное условие: клиент ничем не рискует, сдавая частотник на проверку.

Процесс диагностики включает несколько обязательных шагов:

• Внешний осмотр — следы попадания влаги, пыли, термические повреждения компонентов, запах гари.
• Тест в холостом режиме — включение без нагрузки, проверка индикации, считывание кодов ошибок.
• Инструментальные измерения мультиметром и осциллографом — напряжение шины DC, выпрямителя, питания плат управления.
• Проверка платы управления — целостность дорожек, тест выходов драйверов IGBT.
• Измерение ёмкости и ESR электролитических конденсаторов.
• Проверка IGBT-модулей в обоих направлениях на пробой и обрыв.
• Термоконтроль работающих узлов тепловизором.

По итогам клиент получает дефектную ведомость — письменный отчёт с перечнем неисправных компонентов (с маркировкой), списком необходимых работ, стоимостью каждой позиции и итоговой ценой ремонта. Например: «пробит IGBT-модуль Mitsubishi PM75RLA120 — требуется замена; вздулись 4 электролитических конденсатора 470 мкФ / 450 В Nichicon — заменить». Ремонт начинается только после того, как заказчик подписал ведомость и согласовал стоимость.

Этапы ремонта: от приёмки до возврата

Ремонт частотников в «Вольна» организован так, чтобы клиент понимал, что происходит на каждом этапе.

1. Приёмка — оформляется акт приёма с фотофиксацией внешнего состояния и комплектности. Частотнику присваивается номер ремонта для отслеживания.
2. Диагностика — 1–5 рабочих дней в зависимости от сложности.
3. Согласование — клиент получает дефектную ведомость, утверждает или корректирует объём работ.
4. Закупка комплектующих — оригинальные запчасти от официальных дистрибьюторов или совместимые компоненты от проверенных поставщиков. Для редких снятых с производства моделей поиск занимает дополнительно 3–10 дней.
5. Ремонт — компонентный (замена отдельных транзисторов, конденсаторов, микросхем) или блочный (замена целой платы при сильном повреждении); восстановление паяных соединений, чистка плат от пыли и окислов, обновление термопасты.
6. Программирование и калибровка — восстановление прошивки при необходимости, ввод сохранённых параметров заказчика, калибровка измерительных каналов.
7. Прогон под нагрузкой на стенде — обязательная проверка в реальных режимах: пуск и останов, разгон и торможение, реверс; измерение токов и температур в работе.
8. Финальный осмотр — повторная чистка, нанесение защитного покрытия на платы по запросу, оформление акта приёмо-сдаточных испытаний.
9. Возврат — самовывоз из офиса в Минске или курьерская доставка по Беларуси.

Стоимость работ и сроки выполнения

Цена ремонта частотника складывается из нескольких факторов — конкретную стоимость называем после диагностики и составления дефектной ведомости.

• Мощность привода — главная переменная. Ремонт ЧП мощностью 0,75–15 кВт против 400–1000 кВт отличается в стоимости работ в 3–8 раз.
• Бренд и класс компонентов. IGBT-модули и конденсаторы для ABB, Siemens или Schneider дороже аналогов для бюджетных серий в 2–4 раза.
• Тип ремонта. Компонентный (замена конкретной детали) дешевле и быстрее блочного (замена платы целиком), но при сильном повреждении силового модуля блочный — единственный вариант.
• Конкретный вышедший из строя узел. Замена IGBT-модуля для привода 30–55 кВт стоит в 3–5 раз дороже, чем замена группы конденсаторов шины DC.
• Доступность запчастей. Оригинальные компоненты для снятых с производства моделей иногда приходится ждать до 10 дней.
• Срочность. Стандартный срок: диагностика 1–2 дня, ремонт привода 0,75–55 кВт — 5–10 рабочих дней, мощные приводы 110–500 кВт — 10–20 дней, редкие модели с поиском запчастей — до 30 дней. Срочный ремонт за 1–3 дня — возможен с доплатой 30–50%.
