Проектировщик закладывает в проект ВРУ на 400 А с двумя вводами, счётчиком, УЗИП и защитой от замыкания на землю. Готового такого в каталоге нет — только базовые исполнения. Звонить в несколько компаний, объяснять каждому свою схему, ждать ответа неделю. Знакомо? ЗАО «Вольна» производит низковольтные комплектные устройства распределения и управления под конкретное техническое задание заказчика: принимает однолинейную схему, проверяет её соответствие нагрузкам, собирает изделие на собственном производстве в Минске и выдаёт с паспортом, протоколом испытаний и сертификатом соответствия. Срок изготовления типового НКУ — 2–3 недели.
Что такое НКУ и где они применяются
Низковольтное комплектное устройство — это электротехническое изделие для приёма, распределения и контроля электрической энергии переменного тока частотой 50 Гц напряжением до 1000 В (0,4/0,69 кВ) или постоянного тока до 1500 В. В одном корпусе или наборе корпусов объединены автоматические выключатели, контакторы, реле, измерительные трансформаторы, шины и вспомогательные элементы управления.
Назначение НКУ — несколько функций одновременно: защита электроприёмников от коротких замыканий и перегрузок, управление электроприводами и технологическим оборудованием, учёт потребления электроэнергии, автоматическое резервирование питания при пропадании основного ввода (АВР).
Где применяются:
- промышленные предприятия — нефтехимия, металлургия, машиностроение, пищевое производство;
- объекты энергетики — ТЭЦ, котельные, насосные и компрессорные станции;
- коммерческая инфраструктура — торговые центры, бизнес-центры, дата-центры;
- социальные объекты — больницы, школы, административные здания;
- жилые комплексы, ЖКХ, сельскохозяйственные предприятия.
Без НКУ невозможна работа ни одного объекта с подключённой электрической нагрузкой свыше 25–50 кВт.
Виды устройств распределения и управления
Низковольтные комплектные устройства охватывают широкий спектр изделий — от вводных распределительных щитов до специализированных шкафов пожарной автоматики. Ниже — классификация по назначению с типовыми исполнениями и назначением каждой группы.
| Категория | Типы устройств | Назначение и характеристики |
|---|---|---|
| Вводные и распределительные | ВРУ, ГРЩ, ШР, ПР, ЩО-70, ЩО-94 | Приём и распределение электроэнергии на объекте. ВРУ (вводно-распределительное устройство) — для жилых и общественных зданий; ГРЩ (главный распределительный щит) — для промышленных объектов с мощной нагрузкой. Ток ввода от 100 до 4000 А, одно- и многосекционное исполнение, панели серий ЩО-70 и ЩО-94 на ток до 1600 А. |
| Резервирование питания | ШАВР, ЯАВР, ЩАП | Шкафы и ящики автоматического ввода резерва (АВР) на 2 или 3 ввода. Обеспечивают автоматическое переключение на резервный источник питания при пропадании основного ввода — с задержкой от долей секунды до заданного времени. |
| Управление электродвигателями | ЩСУ, ШУ, Я5000, СУ, ШУЗ, ШУН, ШУД | Щиты и станции управления от 1 до 6 приводов, ящики серии Я5000 в реверсивном и нереверсивном исполнении. Специализированные шкафы: ШУЗ — для задвижек, ШУН — для насосов, ШУД — для дымососов и вентиляторов. Обеспечивают пуск, реверс, защиту и алгоритмы работы приводов. |
| Освещение и розеточная сеть | ЩО, ЩАО, ЩЭ | Щиты освещения (ЩО) и щиты автоматики освещения (ЩАО) с астрономическим таймером или фотореле. Этажные распределительные щиты (ЩЭ) для многоэтажных жилых и административных зданий, панели ЩО для офисных объектов. |
| Учёт и измерения | ЩУ, щиты КИПиА | Щиты учёта электроэнергии для взаиморасчётов с энергоснабжающей организацией — с сертифицированными счётчиками и трансформаторами тока. Щиты КИПиА с измерительными приборами для контроля параметров сети и технологических процессов. |
| Компенсация реактивной мощности | УКМ, КРМ | Конденсаторные установки (УКМ) и шкафы компенсации реактивной мощности (КРМ). Повышают коэффициент мощности cos φ, снижают потери в сети и штрафы за перерасход реактивной энергии от энергоснабжающих организаций. |
| Специальные исполнения | ШУПА, ШУПС, щиты диспетчеризации | Шкафы пожарной автоматики (ШУПА) и пожарной сигнализации (ШУПС) для управления системами противопожарной защиты. Щиты диспетчеризации для интеграции инженерных систем объекта в единый SCADA-контур. |

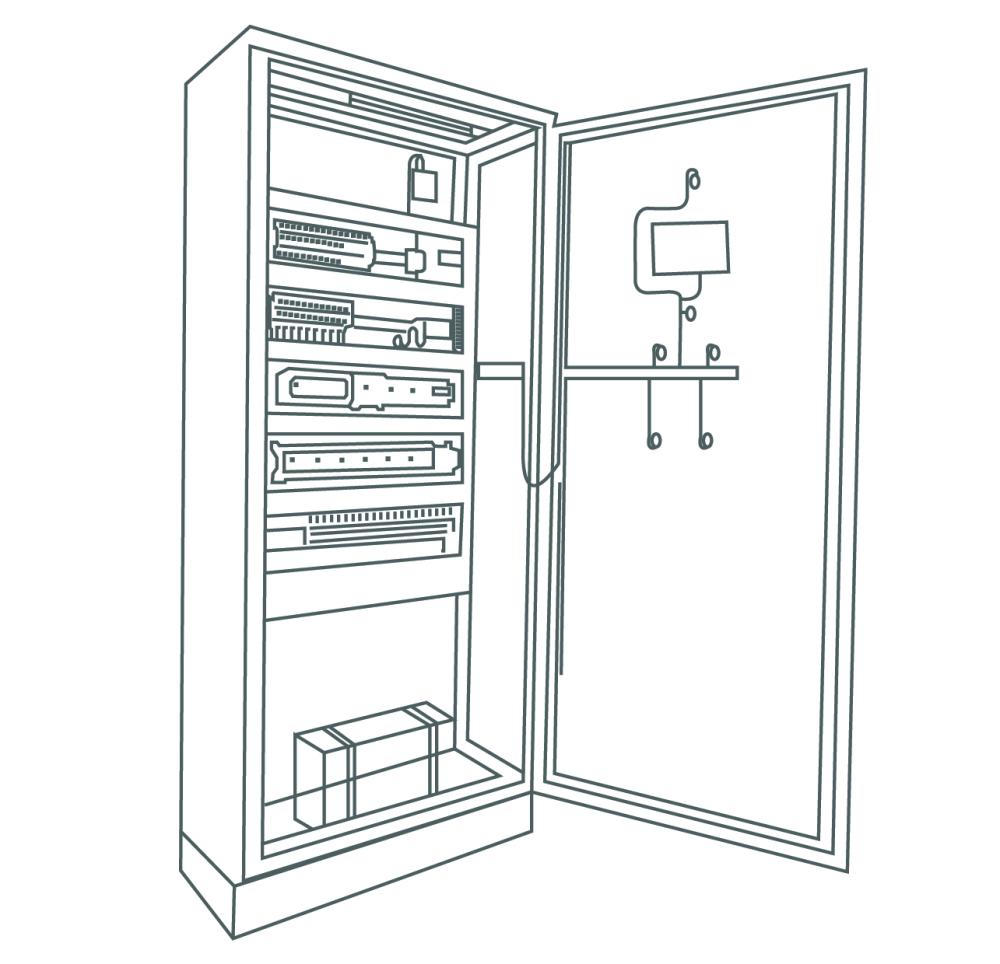

Конструкция и технические характеристики НКУ
Каркас и корпус. Сталь оцинкованная толщиной 1,5–2 мм с порошковой окраской (RAL 7035 — светло-серый, RAL 9005 — чёрный). Конструктив — напольные или навесные шкафы на базе Rittal TS8, ABB Gemini, EKF AVERES или каркаса собственного производства «Вольна».
Степень защиты. IP31/IP54 — для установки в помещении; IP55/IP65 — для уличного монтажа со встроенным климат-контролем (обогрев, вентиляция, кондиционер). Климатическое исполнение: УХЛ4 для отапливаемых помещений, УХЛ2 для уличной установки.
Сборные шины. Медные, сечением 30×5 до 120×10 мм, подобранные под номинальный ток ввода. Шинопровод монтируется на оцинкованных профильных рейках с изоляторами.
Бренды компонентов и заводская сборка
При заводской сборке НКУ «Вольна» использует компоненты трёх уровней — в зависимости от требований объекта и бюджета заказчика.
Первый ряд — Schneider Electric, ABB, Siemens, Eaton, Legrand, Phoenix Contact, Wago. Рекомендуется для критичной инфраструктуры: нефтехимия, энергетика, дата-центры. Ресурс 25+ лет, полная техническая поддержка.
Оптимальный сегмент — КЭАЗ, IEK, EKF, DKC, Hyundai. Подходит для типовых промышленных и коммерческих объектов: сопоставимый функционал, разница в цене 1,5–3 раза относительно европейских брендов.
Смешанная комплектация — распространённый выбор: главные вводные автоматы от Schneider или ABB, групповые выключатели — КЭАЗ или EKF. Это снижает стоимость без потери надёжности ключевых элементов.
Корпуса и каркасы: Rittal (премиальный сегмент), ABB Gemini, Schneider Prisma, EKF AVERES; для уличных шкафов — компании Boxer, Pratika.
Если у заказчика есть собственный проектный лист с указанием конкретных производителей, «Вольна» собирает НКУ строго по нему — без замен и согласований. Гарантия на готовое изделие: стандартно 12 месяцев, расширенная — до 36 месяцев; на отдельные позиции — до 5 лет.
Из чего складывается стоимость НКУ
Цены на низковольтные комплектные устройства зависят от нескольких ключевых параметров.
- Номинальный ток ввода. Это главный ценообразующий фактор: ВРУ на 100 А против ГРЩ на 1600 А отличаются в стоимости силовой части в 8–15 раз.
- Класс комплектующих. Европейские бренды против отечественных аналогов — разница 1,5–3 раза. Популярное решение — «гибридная» схема: силовые аппараты первого ряда, вспомогательные — оптимального.
- Размер и количество секций. Однодверный шкаф 1800×600×400 мм против многосекционной сборки 2200×3000×800 мм — кратная разница в стоимости металлоконструкции, монтажа и кабелирования.
- Степень защиты. Исполнение IP54 для сухого помещения против IP55/IP66 с климат-контролем для уличного монтажа — разница около 30–60% к стоимости корпуса.
- Форма секционирования. Форма 1 (без перегородок) против формы 4b (полное разделение) — последняя дороже в 1,3–1,7 раза по трудоёмкости монтажа.
- Объём защит и автоматики. Базовый набор (вводной автомат + групповые) против расширенного с дифзащитой, УЗИП, измерительными приборами, счётчиками и микропроцессорным АВР — разница в 2–4 раза.
- Срочность. Стандартный срок 2–4 недели. Экспресс-изготовление за 5–7 дней возможно с доплатой 15–25%.
Расчёт коммерческого предложения по опросному листу или однолинейной схеме готовится за 1–3 рабочих дня.
Как заказать и получить готовое изделие
Процесс заказа НКУ выстроен так, чтобы проектировщик или главный энергетик потратил минимум времени на согласования.
- Запрос — прислать опросный лист, техническое задание или однолинейную схему на электронную почту или через форму на сайте.
- Анализ и коммерческое предложение — инженеры проверяют схему на соответствие нагрузкам и нормативам, при необходимости предлагают оптимизацию; готовят спецификацию и цену. Срок: 1–3 рабочих дня.
- Согласование и договор — фиксируются сроки, условия оплаты (аванс 30–50%, остаток при готовности), форма поставки (самовывоз или доставка по Беларуси).
- Разработка документации — однолинейная схема, монтажная схема, схема внешних подключений, спецификация; передаётся заказчику для согласования. Срок: 3–7 рабочих дней.
- Закупка комплектующих и изготовление каркаса — параллельно ведётся заказ у официальных дистрибьюторов и подготовка металлоконструкции. Срок: 1–3 недели.
- Сборка и испытания — монтаж на производственной базе, маркировка проводов, приёмо-сдаточные испытания на стенде с оформлением акта. Срок: 1–2 недели.
- Отгрузка — упаковка, маркировка по ГОСТ 15150, отгрузка автотранспортом с погрузкой; возможна доставка по всей Беларуси.
- Шеф-монтаж и пусконаладка — по запросу заказчика выезд инженера на объект для контроля установки и первичного запуска.
- Гарантийное обслуживание — гарантия 12–36 месяцев; оперативная поставка ЗИП; удалённые консультации по телефону.
Телефон: +375-17-510-95-86
