ЗАО «Вольна» проводит вибродиагностику промышленного оборудования в Минске и на объектах по всей Беларуси. Специалисты снимают вибросигнал с работающего агрегата, строят спектр, находят дефект на его характерной частоте и дают заключение с рекомендациями по срокам ремонта без остановки производства. При необходимости сразу выполняют балансировку, лазерную центровку или передают агрегат в ремонт.
Что показывает замер вибрации и когда его заказывают
Работающая машина всегда вибрирует – это нормально. Ненормально, когда вибрация начинает расти или меняет характер. Каждый дефект вращающейся машины производит вибрацию на своей характерной частоте: дисбаланс ротора на оборотной, износ подшипника на подшипниковых частотах, расцентровка валов на двойной оборотной. По спектру вибрации дефект опознаётся адресно, без разборки узла.
Поводы обратиться за измерением вибрации оборудования:
- рост шума и вибрации на работающем агрегате;
- нагрев подшипниковых узлов выше обычного уровня;
- повторяющийся выход из строя одного и того же подшипника или муфты;
- приёмка после монтажа или капитального ремонта;
- покупка бывшего в употреблении агрегата;
- перевод парка оборудования с ремонта по календарю на обслуживание по фактическому состоянию;
- входной контроль перед сезоном пиковых нагрузок.
Принципиальное преимущество метода – замер выполняется на работающем оборудовании в штатном режиме. Останавливать агрегат и разбирать его не нужно.
Как устроен спектральный анализ
Простой виброметр показывает одно число – общий уровень вибрации. Спектральная вибродиагностика показывает, из каких частот этот уровень складывается и какой узел за каждую из них отвечает.

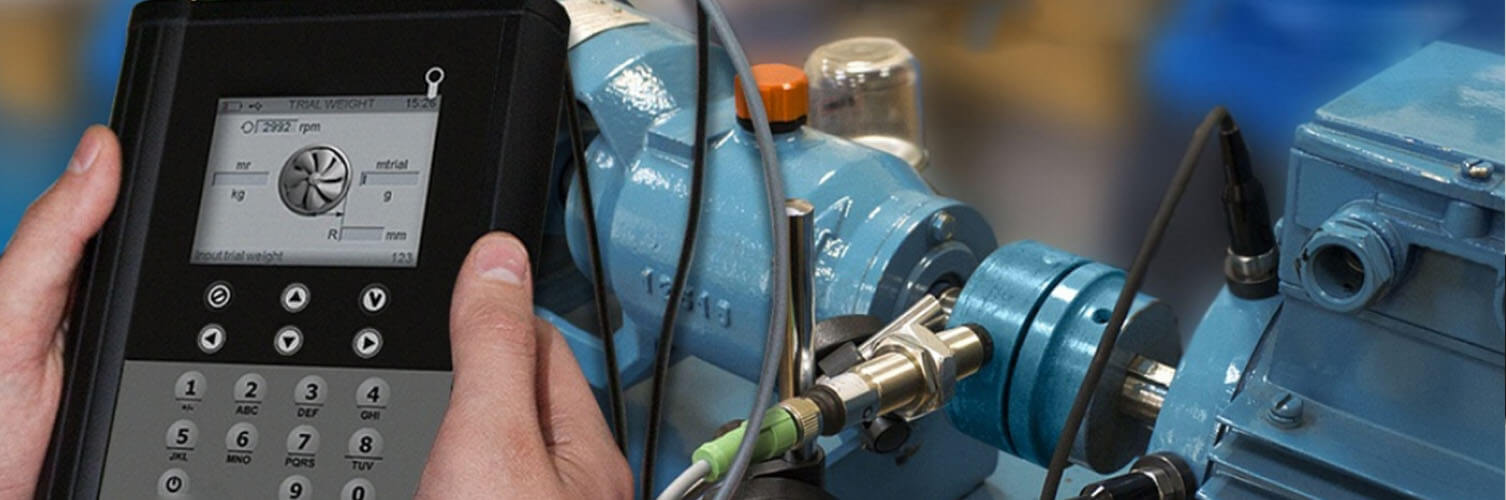

Акселерометр устанавливается на подшипниковый щит агрегата и снимает вибросигнал в трёх направлениях: вертикальном, горизонтальном и осевом. Сигнал поступает в виброанализатор, где алгоритм быстрого преобразования Фурье (БПФ) раскладывает его по частотам. На экране появляется спектр: по горизонтали – частота, по вертикали – амплитуда. Диагностик ищет пики на диагностических частотах и сопоставляет их с базой дефектов.
Три основных параметра вибрации применяются в разных ситуациях.
- Виброперемещение измеряется на низких частотах и хорошо отражает дисбаланс и расцентровку.
- Виброскорость (СКЗ, мм/с) – основной параметр оценки технического состояния большинства агрегатов по ГОСТ ИСО 10816. Именно этот параметр используется для отнесения машины к одной из зон технического состояния.
- Виброускорение чувствительно к высоким частотам и является главным параметром при вибродиагностике подшипников качения – особенно на ранней стадии износа.
Отдельный инструмент – анализ огибающей. Этот метод позволяет обнаружить зарождающийся дефект подшипника качения тогда, когда общий уровень вибрации ещё в норме. Огибающая выделяет импульсную составляющую вибросигнала и строит её спектр, где дефект проявляется в виде характерных пиков на расчётных частотах. Это ключевой метод ранней диагностики: дефект обнаруживается за несколько месяцев до разрушения, пока замена обходится в разы дешевле аварийного ремонта.
Какие дефекты выявляются по спектру
Каждый дефект вращающейся машины даёт вибрацию на своей характерной частоте. По расположению пиков в спектре дефект опознаётся адресно — без разборки узла. Ниже — восемь основных дефектов, которые выявляют инженеры «Вольны», с их спектральными признаками и способами устранения.
| Дефект | Признаки в спектре | Способ устранения |
|---|---|---|
| Дисбаланс ротора и рабочего колеса | Доминирующий пик на оборотной частоте с ростом вибрации в горизонтальном и вертикальном направлениях. | Балансировка вращающихся узлов. Устранение обязательно перед заменой подшипника — иначе новый подшипник изнашивается по той же причине. |
| Расцентровка валов | Повышенный уровень на 2-й гармонике оборотной частоты в сочетании с повышенной осевой вибрацией. Угловая и параллельная расцентровки дают разные спектральные «портреты». | Лазерная центровка валов с точностью до сотых долей миллиметра, с документированием параметров до и после. |
| Износ и разрушение подшипников качения | Пики на подшипниковых частотах в спектре огибающей — рассчитываются по геометрии конкретного подшипника. Дефекты наружного кольца, внутреннего кольца и тел качения имеют разные характерные частоты. | Замена подшипника с одновременной проверкой балансировки и центровки — чтобы устранить первопричину износа. |
| Ослабление крепления к фундаменту | Нелинейные колебания с субгармониками оборотной частоты, рост вибрации при разгоне и выбеге агрегата. | Проверка затяжки анкерных болтов, ревизия состояния фундаментной рамы и подливки. |
| Дефекты муфты | Пик на оборотной и двойной оборотной частоте + повышенная осевая вибрация. Спектр похож на расцентровку — разграничение требует анализа дополнительных признаков. | Замена муфты или её эластичных элементов с последующей повторной центровкой валов. |
| Износ зубьев редуктора | Пик на зубцовой частоте (оборотная × число зубьев шестерни) и её гармоники в спектре. | Ремонт или замена изношенной шестерни. При значительном износе — замена редуктора целиком. |
| Кавитация в насосе | Широкополосный шум в высокочастотной части спектра, характерное потрескивание в звуке, нестабильность параметров подачи и давления. | Регулировка режима работы насосного агрегата: подпор на входе, скорость вращения, положение регулирующих задвижек. |
| Электромагнитные дефекты двигателя | Обрыв или трещины стержней ротора, эксцентриситет зазора — боковые составляющие вблизи двойной сетевой частоты 100 Гц. Не выявляется при чисто механической диагностике. | Ремонт ротора с заменой стержней или замена двигателя. Для асинхронных и синхронных машин проверка электромагнитной составляющей обязательна. |
После устранения дефекта «Вольна» выполняет контрольный замер вибрации, подтверждающий возврат агрегата в зону A или B по ГОСТ ИСО 10816.
Какое оборудование обследуем
Вибродиагностика роторного оборудования охватывает практически все типы вращающихся машин.
- Насосное оборудование: центробежные, консольные, питательные, шламовые насосы. Вибродиагностика насосов дополнительно направлена на выявление кавитации, гидравлического дисбаланса и задевания рабочего колеса о корпус.
- Воздушные машины: компрессоры, вентиляторы, дымососы. Здесь к механическим дефектам добавляется контроль аэродинамических нагрузок по лопаточной частоте.
- Электрические машины: вибродиагностика электродвигателей асинхронных и синхронных, генераторов – с разделением механической и электромагнитной составляющих вибрации.
- Передаточные механизмы: редукторы, муфты, ременные и цепные передачи, конвейеры.
- Прочее роторное оборудование: турбины, центрифуги, дробилки, мельницы.
Специалисты «Вольны» работают с предприятиями энергетики, водоканалами, пищевыми и химическими производствами, объектами ЖКХ.
Нормы вибрации и зоны технического состояния
Измеренное значение виброскорости само по себе не говорит, хорошо это или плохо – всё зависит от того, к какой зоне технического состояния относится этот уровень для данного класса машины.
По ГОСТ ИСО 10816 выделяются четыре зоны:
- Зона A – агрегат только что введён в работу или недавно отремонтирован. Вибрация низкая, состояние отличное.
- Зона B – вибрация приемлема для длительной непрерывной эксплуатации без ограничений.
- Зона C – вибрация повышена. Длительная эксплуатация нежелательна, ремонт следует выполнить при первой плановой возможности.
- Зона D – вибрация опасна. Продолжение работы грозит повреждением оборудования, нужна немедленная остановка.
Конкретные числовые границы зон зависят от класса мощности машины и типа опор (жёсткие или гибкие фундаменты), поэтому единой «нормы вибрации» для всех агрегатов не существует. Это распространённое заблуждение: заказчики нередко сравнивают показания одной машины с паспортными данными другой и делают неверные выводы.
Если СКЗ виброскорости вырос вдвое от базового уровня предыдущего замера – это повод для вмешательства, даже когда агрегат формально остаётся в зоне B. Именно поэтому разовый замер информативен, но периодическое ведение тренда ценнее: оно позволяет прогнозировать остаточный ресурс и планировать ремонт заблаговременно.
Как проходит обследование: этапы, приборы, сроки
1. Сбор технических данных об агрегате: паспортная мощность, частота вращения, тип подшипников и опор, история ремонтов и предыдущих замеров.
2. Составление маршрутной карты с обозначением точек замера на каждой подшипниковой опоре в трёх направлениях.
3. Замер на работающем оборудовании в штатном режиме нагрузки – останавливать агрегат не нужно.
4. Обработка спектров: поиск пиков на диагностических частотах, сопоставление с нормами и с предыдущими данными.
5. Классификация выявленных дефектов по степени критичности: немедленное вмешательство, ремонт при ближайшем останове, наблюдение.
6. Выдача заключения с описанием дефектов, зоной технического состояния по каждой точке замера и конкретными рекомендациями по срокам и объёму ремонта.
Для замеров используются поверенные средства измерений – без действующего свидетельства о поверке заключение не имеет юридической силы.
Что делаем после диагностики: центровка, балансировка, ремонт
ЗАО «Вольна» не только выполняет балансировку вращающихся узлов, но и устраняет причину неисправности. Мы проводим весь цикл работ:

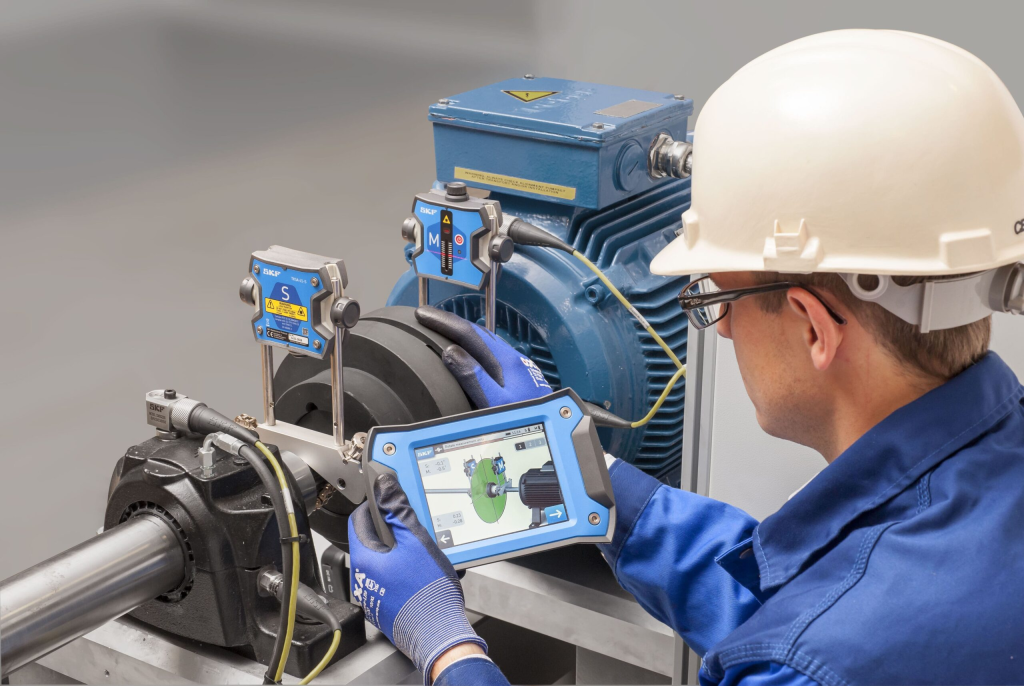

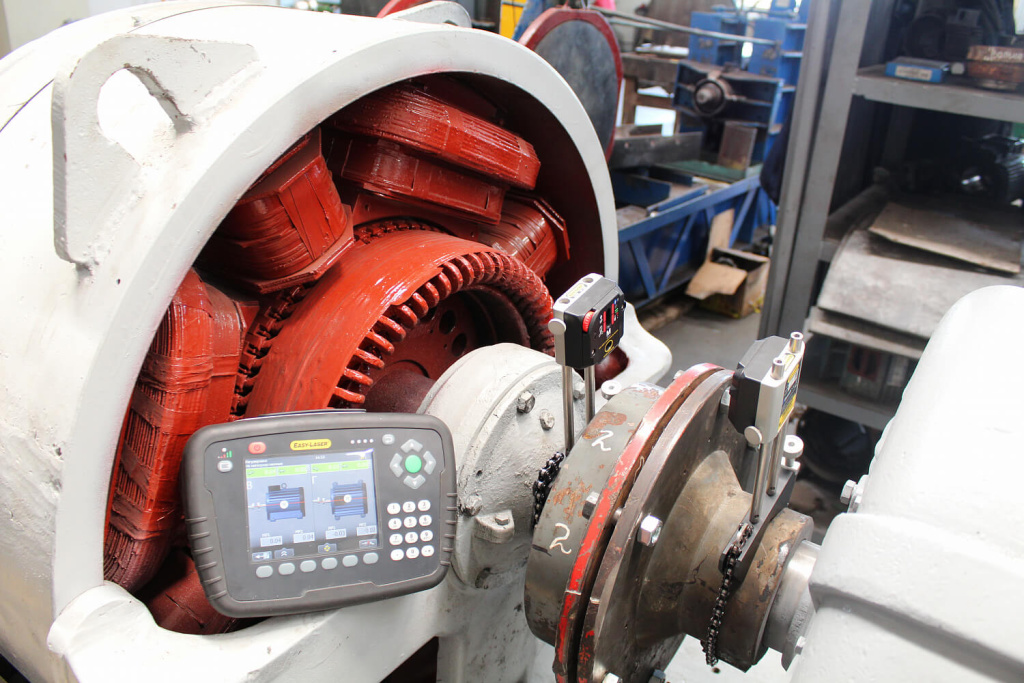

Выявляем расцентровку валов – проводим лазерную центровку с точностью до сотых долей миллиметра. Документируем до и после, подтверждаем возврат в допуск.
Идентифицируем дефекты обмотки, межвитковое замыкание или повреждение подшипника электродвигателя – агрегат забирают в ремонт. Перемотка, замена подшипников, испытания, возврат заказчику с протоколом.
После ремонта или балансировки – контрольный замер вибрации, который подтверждает возврат агрегата в зону A или B. Заказчик получает не просто отчёт о проблеме, а документально подтверждённый результат её устранения.
Практический смысл для предприятия: один договор вместо нескольких, отсутствие повторной дефектации у другого подрядчика, ответственность за результат не размывается между исполнителями.
Сколько стоит вибродиагностика в Минске
Стоимость вибродиагностики оборудования в Минске и на выездных объектах рассчитывается индивидуально. Цена зависит от количества агрегатов и точек замера, типа и мощности оборудования, условий доступа к точкам (высота, стеснённость, взрывоопасная зона), формата работы (разовое обследование или периодические замеры по графику), удалённости объекта, срочности.
Актуальные цены в белорусских рублях запрашивайте в отделе продаж. Для расчёта достаточно прислать список оборудования с мощностью и частотой вращения – ответим в течение рабочего дня.
Опыт «Вольны»: объекты и оборудование заказчиков
ЗАО «Вольна» работает на рынке электромонтажа и сервиса промышленного оборудования с 1994 года. Более 200 сотрудников, 4 производственные базы по Беларуси, собственная выездная сервисная служба. Работали с оборудованием WEG, ABB, Siemens, АИР, генераторами AVK.
Если у вас есть агрегаты, которые вызывают сомнения – шумят не так, вибрируют больше, чем раньше, или просто давно не обследовались – это повод записаться на обследование или консультацию по тел. +375-17-510-95-55.
Чтобы получить расчёт стоимости вибродиагностики оборудования, пришлите список агрегатов с мощностью и частотой вращения: подберём оптимальный формат и назовём сроки выезда.
