Что такое система управления станком и зачем ее менять

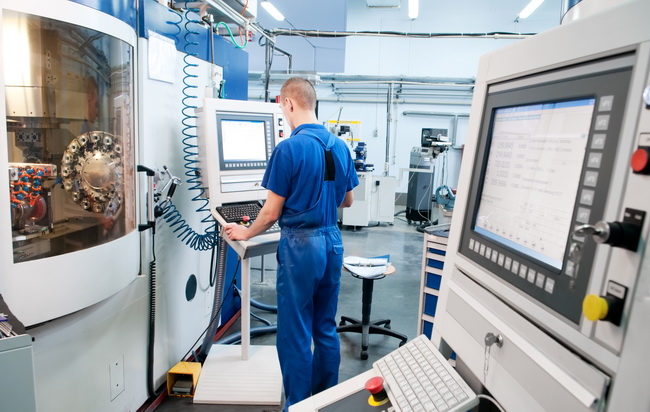

Система управления станком объединяет несколько взаимосвязанных частей. Устройство ЧПУ, или стойка ЧПУ, считывает управляющую программу и рассчитывает перемещения инструмента. Главный привод вращает шпиндель, а сервопривод подач перемещает рабочие органы по заданным координатам. Программируемый логический контроллер (ПЛК) и электроавтоматика отвечают за вспомогательные механизмы, блокировки и последовательность операций. Пульт оператора и панель оператора позволяют вводить команды и отслеживать состояние оборудования.За фактическим положением осей следят энкодер, датчик обратной связи или оптическая линейка. В зависимости от конструкции станка могут применяться УЦИ – устройства цифровой индикации положения. Все эти элементы должны работать согласованно: новая стойка не устранит люфт механизма, а исправный привод не компенсирует ошибки датчика.
Повод задуматься о замене:
- частые сбои старой электроники,
- отсутствие запасных плат,
- ограничения памяти для программ,
- невозможность передачи данных по сети.
Модернизация, замена ЧПУ, ретрофит или капитальный ремонт
Эти варианты различаются объемом работ. Перед выбором нужно понять, что сохраняет ресурс, а что мешает станку обеспечивать требуемую точность обработки.
| Вариант | Что меняют | Что сохраняют | Когда подходит |
|---|---|---|---|
| Замена системы ЧПУ | Стойку, пульт, при необходимости приводы | Исправную механику и часть электрики | Если управление устарело, а станок сохраняет точность |
| Ретрофит | ЧПУ, электрошкаф, кабели, электроавтоматику, приводы по проекту | Станину и пригодные механические узлы | Когда нужно обновить управление комплексно |
| Восстановление с модернизацией | Поврежденные узлы и выбранные компоненты управления | Исправные агрегаты и элементы конструкции | Если выявлены и механические, и электрические неисправности |
| Капитальный ремонт | Изношенную механику, электрическую часть и систему ЧПУ в согласованном объеме | Основу станка после проверки и восстановления | Когда необходимо вернуть геометрические параметры и рабочие допуски |
Полный ретрофит станков с ЧПУ предусматривает новую проводку, шкаф, приводы и управление, а при необходимости – УЦИ с оптическими линейками. Если изношены направляющие и шарико-винтовая пара, параллельно рассматривают механический ремонт. В отличие от простой замены контроллера, капитальный ремонт включает восстановление параметров машины по техническим требованиям.
Что входит в модернизацию: примеры станков
В материалах ЗАО «Вольна» приведены следующие примеры работ.Фрезерный станок ФП17
Для ФП17 предусмотрен демонтаж прежней электроаппаратуры и кабельных линий, установка нового электрошкафа со степенью защиты IP54 и принудительной вентиляцией. В состав решения входит система ЧПУ NC-210 «Балт-Систем»; в зависимости от проекта рассматриваются также Fanuc и Siemens. Главный привод переводится на частотно-регулируемый привод Delta, а для подач применяются сервопривод и вентильные двигатели Delta. Обновляются релейная аппаратура IEK, путевые выключатели, реле давления, датчики и проводка; готовится эксплуатационная документация.Вертикально-фрезерный станок 6Р13Ф3-37
В данном случае задача – согласовать новую систему ЧПУ с существующей электроавтоматикой станка. Для этого предусматривают дополнительную аппаратуру, новые кабельные трассы и необходимые подключения. Такой подход показывает, что модернизация системы управления станком не всегда требует замены каждого электрического узла: пригодные элементы можно сохранить после проверки совместимости.Координатно-расточный станок 2Е450АФ30
Для этой модели описан полный демонтаж электрооборудования из существующего шкафа с последующей установкой новых компонентов. Подобный объем оправдан, когда сохранение прежней коммутации усложняет обслуживание либо не позволяет подключить современную систему управления станком с ЧПУ. Итоговую конфигурацию определяют по электросхеме и техническому заданию.Какую систему ЧПУ и приводы выбрать
Подбор начинают не с бренда, а с задач обработки. Важно число управляемых осей, требуемая точность, скорость перемещений, поддержка оборудования, доступность запасных частей в Беларуси и возможность обмена программами с производственной сетью.Для модернизации рассматривают решения «Балт-Систем», Fanuc, Siemens Sinumerik и другие совместимые устройства. В зависимости от проекта применяют приводы Delta, Lenze или Siemens. У разных производителей различаются интерфейсы, средства диагностики, программные возможности и требования к настройке. Поэтому универсальной стойки ЧПУ, одинаково подходящей каждому станку, нет.
При сохранении старого электропривода проверяют способы задания скорости и положения. Аналоговое управление сигналом ±10 В и цифровые интерфейсы, например, EtherCAT или Profinet, нельзя напрямую считать взаимозаменяемыми. Для согласования иногда нужны специальные модули, контроллеры или замена сервоприводов. Одновременно оценивают обратную связь: совместим ли установленный энкодер с новым приводом, поддерживаются ли параметры оптических линеек.
Отдельно определяют, будет ли новая система управления станками принимать управляющие программы по сети, работать с архивами и передавать сведения о состоянии производства. Наличие сетевого разъема само по себе не гарантирует нужный обмен данными: функции зависят от версии программного обеспечения и настроек.
От чего зависит глубина модернизации
Перед составлением технического задания заказчику полезно ответить на несколько вопросов:- 1. Каково состояние механики? Проверяют направляющие, подшипники, шарико-винтовые пары, гидравлику и точность перемещений. При значительных люфтах сначала устраняют механические дефекты.
- 2. Какие детали нужно выпускать? Важны число осей, размеры заготовок, допуски, характер обработки и требования к повторяемости позиционирования.
- 3. Какой простой оборудования допустим? От этого зависит возможность поэтапного монтажа, предварительной сборки шкафа и проведения части проверок до остановки станка.
- 4. Сохранились ли документы? Электросхема, паспорт, перечень параметров и старые управляющие программы сокращают объем восстановительных работ. Если документации нет, логику работы исследуют на оборудовании.
- 5. Какой бюджет предусмотрен? Сравнивают стоимость замены электроники, ретрофита и капитального ремонта с покупкой новой машины, учитывая будущие расходы на обслуживание.
Как проходит проект: от обследования до сдачи
- 1. Обследование станка и дефектовка. Инженеры изучают механику, гидравлику, электрические цепи, приводную технику и причины отказов. Фиксируют неисправности и уточняют требования производства.
- 2. Сохранение исходных настроек. До демонтажа по возможности выполняют резервное копирование параметров, архивов и управляющих программ. Способ зависит от модели: у современных стоек используются штатные средства экспорта, а старые устройства иногда требуют специального программатора. Потеря параметров до обследования может значительно усложнить настройку.
- 3. Техническое задание и подбор компонентов. Согласуют систему ЧПУ, электродвигатель, приводы, ПЛК, датчики и аппараты защиты. Готовят принципиальную электросхему и определяют алгоритмы работы, включая аварийные блокировки. При необходимости программирование ПЛК выполняют с учетом применимых подходов МЭК 61131-3.
- 4. Изготовление и монтаж. Собирают электрошкаф и пульт, прокладывают кабели, устанавливают выбранные компоненты и подключают исполнительные механизмы. Объем демонтажа согласуется заранее.
- 5. Пусконаладка и контроль. Проверяют движения осей, работу защит, технологические циклы и взаимодействие приводов. После настройки выполняют пробную обработку, проверяют точность обработки на согласованных деталях и оформляют результаты.
- 6. Передача оборудования. Заказчик получает согласованную эксплуатационную документацию, инструкции по работе с новой системой и обучение персонала. Условия гарантийного обслуживания и послегарантийной поддержки фиксируются в договоре.
Что получает предприятие после модернизации
Замена устаревшей электроники упрощает обслуживание и расширяет технологические возможности исправного станка. Современная стойка ЧПУ поддерживает больший объем памяти, удобное редактирование программ, диагностику ошибок и передачу данных по сети. При совместимой конфигурации приводов можно точнее задавать режимы перемещения и улучшать повторяемость операций.Потенциальный рост производительности зависит от исходного состояния оборудования, траектории инструмента, режимов резания и длительности вспомогательных циклов. Новая электроника не устраняет геометрический износ станины и не гарантирует повышение точности без проверки механики.
ЗАО «Вольна» работает с промышленным электрооборудованием с 1994 года, занимается автоматизацией и разработкой систем управления. Чтобы обсудить модернизацию станков с ЧПУ, направьте данные оборудования и описание задачи в отдел автоматизации: amd@volna.by, телефон +375 (17) 510-95-86. Можно также запросить бриф для обследования. Инженеры определят состав работ, возможность сохранения исправных узлов и порядок подготовки предложения.
