ЗАО «Вольна» проводит техническую диагностику электрооборудования на промышленных предприятиях и объектах инфраструктуры в Минске и по всей Беларуси. Тепловизионное обследование, вибродиагностика, электрические измерения, регистрация частичных разрядов – специалисты выезжают на объект с поверенными приборами, работают без остановки оборудования там, где это технически возможно, и передают заказчику отчёт с дефектами и рекомендациями по срокам ремонта.
Что даёт диагностика вместо ремонта по графику
Большинство предприятий обслуживает электрооборудование по системе ППР — планово-предупредительного ремонта. Логика понятна: раз в год или раз в три года вскрыть агрегат, заменить расходники, собрать обратно. Проблема в том, что при ППР часто разбирают исправное оборудование и платят за работы, которые не были нужны, а дефект, который уже образовался между плановыми сроками, остаётся незамеченным до следующего ТО.
Техническая диагностика электрооборудования работает по другой модели: не по календарю, а по фактическому состоянию. Инструментальные методы позволяют увидеть дефект на стадии зарождения, за недели и месяцы до аварийного отказа, не разбирая агрегат.
Таким образом, плановая замена подшипника по данным вибродиагностики обходится в несколько раз дешевле, чем аварийный ремонт после разрушения подшипникового щита. Один час незапланированного простоя технологической линии на крупном промышленном предприятии нередко стоит больше, чем полный цикл обследования всего цеха. Диагностика электрооборудования не защищает от ремонтов: она делает их предсказуемыми и недорогостоящими.
Когда пора проводить обследование
Поводов для неразрушающего контроля электрооборудования два: тревожные признаки в работе и регламентные основания.
Признаки, при которых откладывать нельзя:
- нагрев корпусов, клеммников или кабельных муфт выше нормы;
- потемневшие или оплавленные контактные поверхности;
- запах горелой изоляции в распределительном устройстве;
- повышенная вибрация или гул при работе двигателя;
- срабатывание защит без видимой причины;
- падение сопротивления изоляции по данным регламентных замеров.
Регламентные основания для проведения обследования:
- перед вводом оборудования в эксплуатацию и после ремонта;
- при покупке бывшего в употреблении оборудования;
- перед сезоном максимальных нагрузок;
- при выработке нормативного срока службы;
- по требованию Госпромнадзора или страховой компании.
Периодичность технического обследования зависит от класса напряжения оборудования и устанавливается в соответствии с требованиями технических нормативных правовых актов Республики Беларусь. Конкретный регламент для вашего предприятия инженеры «Вольна» уточнят при выезде на объект.
Методы диагностики электрооборудования
Тепловизионное обследование
Тепловизор регистрирует инфракрасное излучение в диапазоне температур и строит термограмму – тепловую карту объекта с точностью около 0,1 °C. Перегрев контактного соединения, ослабленный болтовой зажим или начинающееся межвитковое замыкание проявляются в виде характерных тепловых аномалий.
Принципиальное условие: съёмку проводят под рабочей нагрузкой не ниже 60% от номинала – при меньшей нагрузке дефект не даёт достаточного нагрева и может остаться невидимым. Оборудование при этом не отключается.
Тепловизионное обследование электрооборудования выявляет: ослабленные и перегруженные контактные соединения в распределительных устройствах и кабельных муфтах, перекос фаз, дефектные изоляторы и вводы, локальный перегрев обмоток трансформаторов.

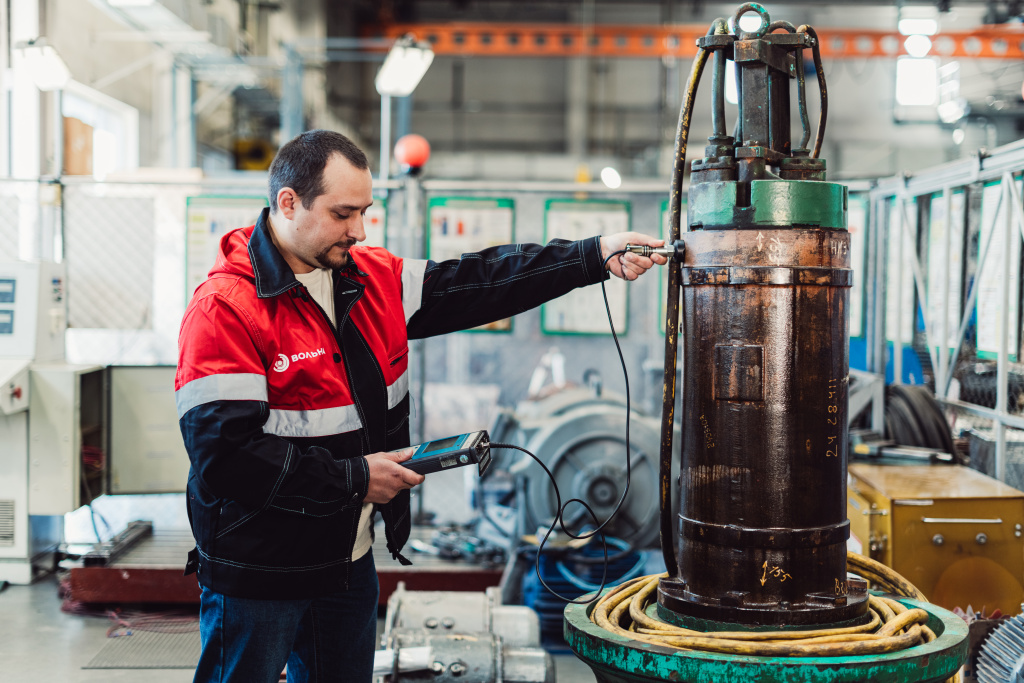

Вибродиагностика
Спектральный анализ вибросигнала позволяет определить не только то, что вибрация превышает норму, но и конкретную причину этого превышения. Дисбаланс ротора, расцентровка вала, износ наружного или внутреннего кольца подшипника, ослабление фундамента – каждый из этих дефектов даёт характерный «портрет» в спектре.
Вибродиагностика оборудования проводится без отключения агрегата, при рабочей нагрузке. Нормирование выполняется в соответствии с ISO 10816 и ГОСТ ИСО 18434-1. По результатам специалист определяет не только наличие дефекта, но и его степень зрелости — это позволяет планировать ремонт заранее, а не в авральном режиме.
Электрические измерения и испытания изоляции

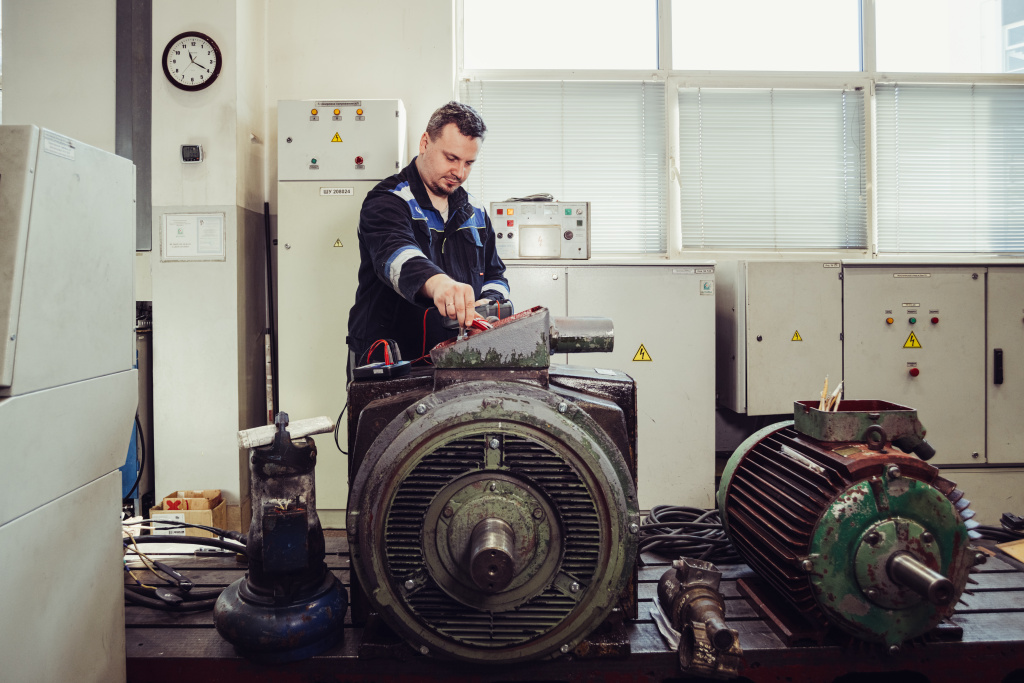

Метод охватывает широкий перечень измерений: сопротивление изоляции мегаомметром, сопротивление обмоток постоянному току, коэффициент трансформации, испытание повышенным напряжением, измерение сопротивления контура заземления.
Испытания электрооборудования этими методами показывают состояние изоляции обмоток, целостность контактных соединений, качество заземляющего устройства. Часть измерений требует отключения агрегата, часть выполняется под напряжением – схема согласовывается при подготовке программы обследования.
Регистрация частичных разрядов
Метод предназначен для высоковольтного оборудования: кабельных линий, комплектных распределительных устройств, силовых трансформаторов напряжением 6 кВ и выше. Частичные разряды – это локальные электрические пробои в дефектных зонах изоляции, которые постепенно её разрушают. Их не видит мегаомметр, не показывает тепловизор. При этом они хорошо регистрируются специализированными приборами без отключения оборудования.
Диагностика электротехнического оборудования методом регистрации частичных разрядов даёт возможность оценить деградацию изоляции задолго до пробоя и запланировать замену кабеля или перемотку трансформатора в удобное время, а не в режиме аварийного простоя.
Какое оборудование обследуем и какие дефекты находим
Диагностика в «Вольне» охватывает основные типы промышленного электрооборудования. Для каждой группы применяется набор методов, подобранный по характеру типичных дефектов. Ниже — соответствие «оборудование → дефекты → методы обследования».
| Оборудование | Типичные дефекты | Методы диагностики |
|---|---|---|
| Силовые трансформаторы и КТП | Перегрев контактных соединений обмоток и высоковольтных вводов, нарушение герметичности бака, деградация трансформаторного масла, начало межвиткового замыкания в обмотках. | Тепловизионное обследование, регистрация частичных разрядов, измерение коэффициента трансформации, хроматографический анализ трансформаторного масла. |
| Асинхронные и синхронные электродвигатели | Износ подшипниковых узлов, дисбаланс и расцентровка ротора, межвитковое замыкание, увлажнение и тепловое старение изоляции обмотки. Применимо к машинам WEG, ABB, Siemens, АИР и другим брендам. | Вибродиагностика со спектральным анализом, тепловизионное обследование, электрические измерения (сопротивление изоляции, сопротивление обмоток). |
| Генераторы | Износ подшипников и щёточно-контактного узла, дефекты изоляции обмоток статора и ротора, локальный перегрев коллектора и контактных колец. | Вибродиагностика, электрические измерения изоляции и обмоток, тепловизия под рабочей нагрузкой. |
| Силовые кабельные линии | Повреждение изоляции в кабельных муфтах, расслоение и увлажнение изоляции, локальные дефекты по трассе, ведущие к постепенному пробою. | Испытание повышенным напряжением, регистрация частичных разрядов, тепловизионное обследование кабельных муфт и концевых заделок. |
| Высоковольтные выключатели и распределительные устройства | Перегрев коммутационной аппаратуры, ослабленные болтовые контакты шин, деградация контактных поверхностей от коммутационных токов. | Тепловизионное обследование под рабочей нагрузкой, измерение переходных сопротивлений контактов. |
| Контуры заземления | Коррозия и обрыв заземлителей в грунте, повышенное сопротивление растекания, нарушение соединений между заземляющими проводниками и оборудованием. | Инструментальное измерение сопротивления заземляющего устройства, проверка непрерывности заземляющих проводников. |
Для каждой единицы оборудования программа обследования согласовывается индивидуально — с учётом класса напряжения, режима работы и требований к остановке агрегата на время замеров.
Как проходит работа: этапы и сроки
1. Заявка на обследование: уточняем перечень оборудования, класс напряжения, режим работы и удобные даты выезда.
2. Подготовка программы: согласовываем методы, допуск на объект, изучаем техническую документацию и журналы предыдущих замеров.
3. Выезд бригады с поверенными приборами: визуальный осмотр, инструментальные замеры под нагрузкой и при отключении — по методу.
4. Обработка данных: классификация выявленных дефектов по степени критичности.
5. Составление отчёта с термограммами, спектрами вибрации, протоколами и рекомендациями.
6. Передача отчёта и разбор результатов с главным энергетиком или ответственным за электрохозяйство.
Бригада выездная, работает по всей Беларуси. Сроки выезда и подготовки отчёта согласовываются при приёме заявки.
Что входит в отчёт по итогам обследования
По завершении диагностики электрооборудования заказчик получает технический отчёт, а не просто устное мнение специалиста. Состав документа:
- протоколы измерений с фактическими значениями и нормативными допустимыми пределами;
- термограммы с привязкой к фотографии объекта в видимом диапазоне — чтобы дефект можно было локализовать без технического образования;
- спектры вибрации по каждой точке измерения;
- ведомость выявленных дефектов с разбивкой по критичности: требует немедленного устранения / устранить при ближайшем плановом ремонте / наблюдать;
- рекомендации по срокам и объёму работ;
- заключение о возможности дальнейшей эксплуатации.
Отчёт даёт техническое основание для планирования ремонтного бюджета и служит документом при проверках надзорных органов. Копии протоколов хранятся у исполнителя в течение 3 лет.
Сколько стоит диагностика и от чего зависит цена
Цена диагностики электрооборудования складывается из нескольких факторов:
- Количество и тип единиц оборудования: обследование одного трансформатора и обследование парка из сорока электродвигателей различаются по объёму работ принципиально;
- Класс напряжения: работа с высоковольтным оборудованием требует специального допуска и дополнительного оснащения.
- Набор методов: тепловизия в отдельности, или комплексное обследование с вибродиагностикой, измерениями и регистрацией частичных разрядов – это разный объём приборного времени.
- Условия работы: обследование в дневную смену, в ночное «технологическое окно» или с выездом в другой регион влияет на итоговую цену.
Актуальные цены диагностики электрооборудования в белорусских рублях запросите у отдела продаж: client@volna.by или по телефону +375-17-510-95-55. Расчёт готовим по перечню оборудования.
Почему предприятия Беларуси обращаются в «Вольну»
Несколько проверяемых фактов, которые важны при выборе подрядчика.
- На рынке с 1994 года.
- Более 200 сотрудников, четыре производственные базы по Беларуси.
- Полный цикл услуг внутри одной компании: диагностика электрооборудования в Минске и в регионах, ремонт и перемотка электродвигателей, ремонт трансформаторов и генераторов, балансировка и лазерная центровка валов, монтаж и пусконаладка.
- Компания работала с оборудованием WEG, ABB, Siemens, АИР, генераторами AVK мощностью до 4085 кВА.
- Выездная сервисная служба обслуживает объекты по всей Беларуси. Для связи с производственным отделом: remont@volna.by, телефон +375-17-510-95-55.
Чтобы заказать диагностику электрооборудования или получить расчёт стоимости, пришлите перечень оборудования и адрес объекта на client@volna.by – инженер ответит в течение рабочего дня.
