Шкаф управления канализационной насосной станцией (ШУКНС)

Канализационная насосная станция работает без выходных и зачастую без постоянного оператора на площадке. Насосы включаются и выключаются сотни раз в сутки, уровень стоков меняется непредсказуемо, а авария в три часа ночи – самый невыгодный сценарий для городской службы или предприятия. Именно поэтому автоматика КНС должна быть надёжной и самодостаточной: запускать нужный насос в нужный момент, защищать агрегаты от опасных режимов и немедленно сообщать о проблеме.

ЗАО «Вольна» производит шкафы управления КНС под конкретную конфигурацию станции: с учётом числа насосов, их мощности, типа датчиков уровня и требований к диспетчеризации. Изготовление, монтаж и пусконаладка – в Минске и по всей Беларуси.

Назначение и области применения

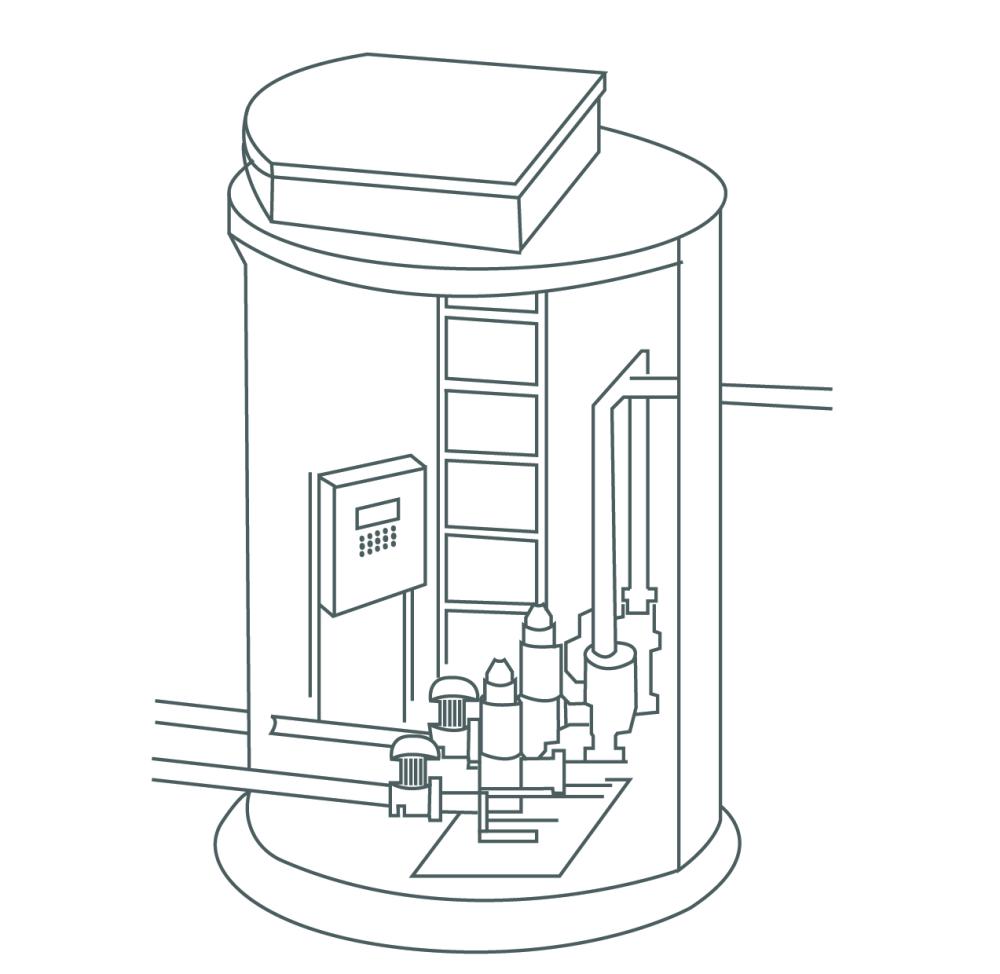

Шкаф управления канализационной насосной станцией управляет насосами, которые перекачивают хозяйственно-бытовые, промышленные, ливневые и дренажные стоки. Он выполняет сразу несколько задач:

• удерживает уровень стоков в резервуаре в допустимых границах,
• равномерно распределяет работу между насосами,
• защищает дорогостоящие агрегаты от аварийных режимов,
• оповещает диспетчера, если что-то пошло не так.

Области применения ШУ КНС охватывают:

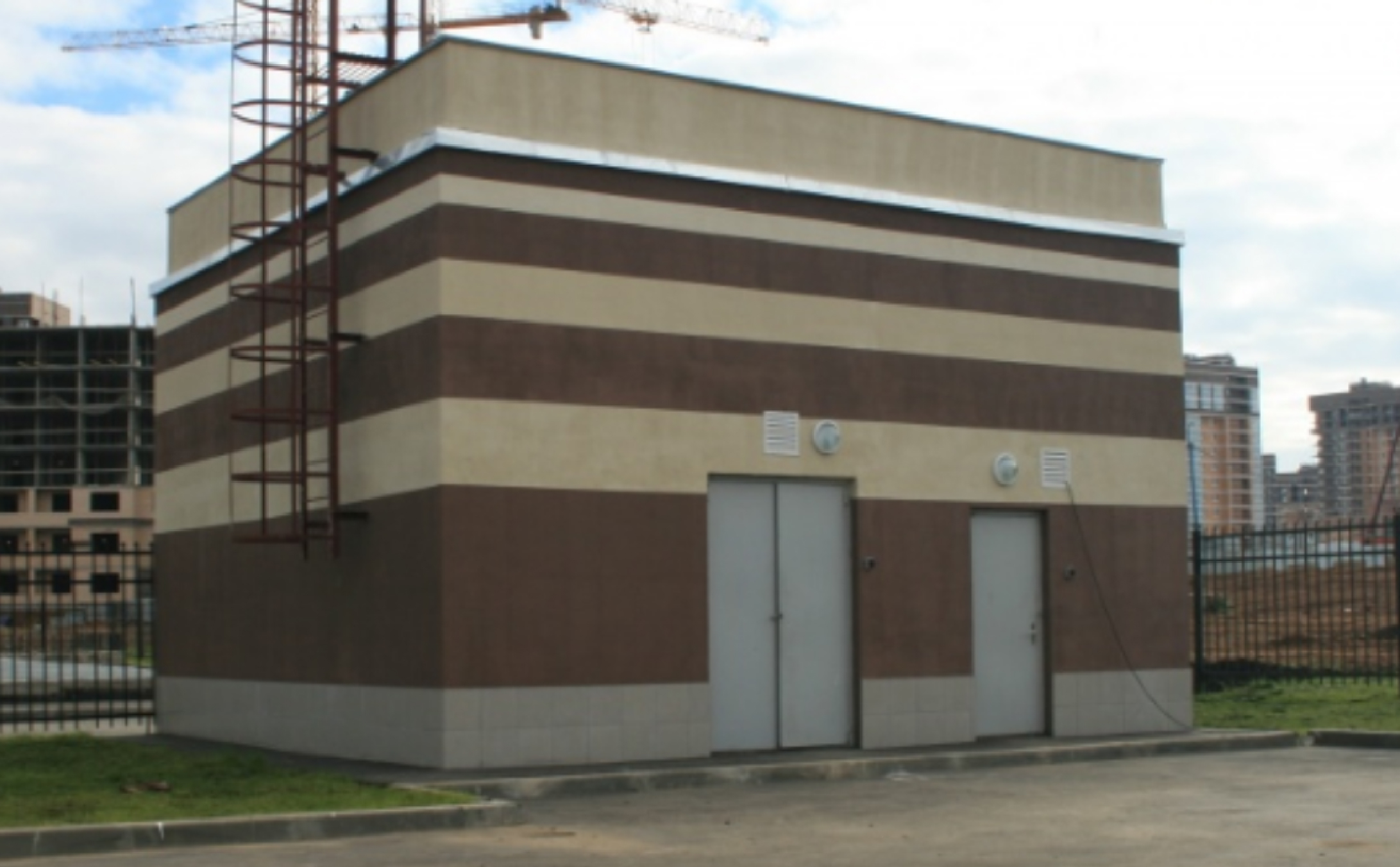

• городские и районные канализационные насосные станции;
• заводские и промышленные КНС с хозяйственно-бытовыми и производственными стоками;
• ливневые насосные станции для отвода поверхностных вод;
• дренажные станции на объектах строительства, в подземных сооружениях, на транспортных объектах;
• насосные станции очистных сооружений.

ЗАО «Вольна» проектирует шкафы управления погружными насосами и поверхностными агрегатами мощностью до 200 кВт при напряжении сети 380 В. Контроллер адаптируется под конфигурацию конкретной станции: от двух насосов на небольшом объекте до многоагрегатных систем с резервированием и сложным алгоритмом управления.

Алгоритм работы по датчикам уровня

Принцип управления насосами по датчикам уровня строится следующим образом. В приёмном резервуаре установлены датчики, которые передают информацию об уровне стоков контроллеру. При достижении заданного уровня пуска контроллер включает первый насос. Если приток велик и уровень продолжает расти до следующей уставки, к работе подключается второй насос. Когда уровень снижается до нижней уставки, насосы последовательно отключаются.

Типы датчиков уровня

В зависимости от условий и требований заказчика применяется несколько типов датчиков.

Поплавковые выключатели – простое и надёжное решение для небольших станций. Каждый поплавок фиксирует один уровень: пуск рабочего насоса, пуск резервного, аварийный перелив, нижний уровень сухого хода. Не требуют настройки, легко заменяются.

Гидростатические датчики с токовым выходом 4–20 мА передают контроллеру непрерывное значение уровня. Это позволяет реализовать более гибкие алгоритмы: плавно менять уставки в зависимости от времени суток, накапливать статистику притока, отслеживать динамику изменения уровня.

Кондуктометрические датчики используются при наличии проводящей жидкости – стандартный случай для хозяйственно-бытовых стоков. Работают без механических подвижных частей, не засоряются.

Ультразвуковые датчики монтируются над поверхностью жидкости и не контактируют со стоками – оптимальный выбор для агрессивных или засоряющих жидкостей.

Чередование и резервирование насосов

Чередование насосов – одна из ключевых функций автоматизации КНС. Если в системе два рабочих насоса, контроллер по умолчанию чередует их при каждом новом пуске: насос, который работал в прошлый раз, следующий цикл уступает очередь второму. Это выравнивает наработку моторесурса обоих агрегатов и исключает ситуацию, когда один насос выработал ресурс, а второй просто стоял годами.

При отказе рабочего насоса – по сигналу защиты или потере тока – контроллер немедленно запускает резервный агрегат и формирует аварийное извещение. Персонал получает сигнал, пока станция продолжает работать в штатном режиме.

Функции и режимы управления

На передней двери шкафа управления насосами КНС расположены переключатели режима: «Автомат», «Ручной» и «Стоп» для каждого насоса.

В автоматическом режиме контроллер самостоятельно управляет всеми насосами по алгоритму, запрограммированному под конкретную станцию. Оператор не вмешивается в работу агрегатов – только наблюдает за индикацией и журналом событий.

В ручном режиме оператор управляет каждым насосом независимо от датчиков уровня. Используется при обслуживании, наладке или аварийной ситуации.

Дополнительные функции, реализуемые контроллером:

• каскадное включение нескольких насосов при пиковом притоке;
• учёт наработки каждого агрегата с выводом данных на панель оператора;
• журнал событий и аварий с временной меткой;
• световая индикация состояния каждого насоса: работает, стоит, авария;
• демпфирование динамических режимов при включении насосов с устройством плавного пуска или преобразователем частоты, что снижает гидроудары в напорном коллекторе.

Защиты насосов и электродвигателей

Погружные насосные агрегаты дороги, а их замена на работающей станции – это всегда аварийный останов и финансовые потери. Шкаф управления КНС реализует многоуровневую защиту каждого насоса:

• Защита от сухого хода срабатывает при снижении уровня ниже допустимой отметки: контроллер останавливает насос до восстановления уровня, не допуская работы без воды.
• Защита от перегрузки контролирует ток двигателя и отключает агрегат при превышении допустимого значения с выдержкой времени, соответствующей тепловой характеристике.
• Защита от токов короткого замыкания обеспечивается автоматическими выключателями в силовой цепи каждого насоса.
• Защита от перекоса и обрыва фаз реагирует на асимметрию напряжений питающей сети, которая особенно опасна для трёхфазных двигателей.
• Защита от повышенного и пониженного напряжения отключает насосы при выходе напряжения сети за допустимые пределы.
• Тепловая защита по терморезисторам, встроенным в обмотки погружного двигателя, обеспечивает наиболее точную защиту от перегрева – независимо от токовой нагрузки.
• Контроль протечки гидроуплотнения осуществляется датчиком влаги в масляной камере насоса. Появление воды в камере гидроуплотнения – ранний признак износа сальников, который при своевременном обнаружении позволяет провести плановое обслуживание вместо аварийного ремонта.

При каждом аварийном останове система фиксирует его причину с временной меткой в журнале событий и формирует световую и звуковую сигнализацию.

Варианты пуска: прямой, плавный, частотный

Силовая часть ШУ КНС производится в трёх исполнениях в зависимости от мощности насосов и требований объекта.

Прямой пуск через контактор применяется для насосов небольшой мощности, где пусковые токи не создают проблем для питающей сети и механической части. Простое и экономичное решение.

Устройство плавного пуска (УПП) снижает пусковой ток в несколько раз по сравнению с прямым пуском. Уменьшается нагрузка на питающую сеть, снижаются гидроудары в напорном трубопроводе при пуске и останове насоса. Рекомендуется для насосов средней мощности и для станций с протяжёнными трубопроводами, где гидроудары представляют реальную угрозу.

Преобразователь частоты обеспечивает плавное регулирование производительности насоса в зависимости от реального притока. При малом притоке насос замедляется и потребляет меньше электроэнергии; при пиковой нагрузке – разгоняется до нужной производительности. Это наиболее функциональное и энергоэффективное исполнение. Дополнительное преимущество – исключение гидроударов в принципе, поскольку пуск и останов всегда происходят плавно.

ЗАО «Вольна» проектирует шкафы для насосов мощностью до 200 кВт, что перекрывает подавляющее большинство объектов городской канализационной инфраструктуры.

Диспетчеризация и удалённый мониторинг

Диспетчеризация КНС позволяет оператору видеть состояние всех насосных станций из одной точки, не выезжая на каждый объект.

Контроллер шкафа управления КНС поддерживает передачу данных по нескольким каналам. По проводной линии RS-485 с протоколом Modbus RTU или по Ethernet с протоколом Modbus TCP данные поступают на диспетчерский пункт. Для удалённых объектов без проводной связи устанавливается GSM-модем: при возникновении аварии система отправляет SMS-оповещение дежурному инженеру.

Диспетчер на своём экране видит уровни стоков в резервуаре, состояние каждого насоса, текущие показания защит и журнал событий. Предусмотрено разграничение прав доступа: оператор может наблюдать за работой, а администратор – менять уставки и параметры алгоритма.

Система интегрируется со SCADA-платформами и облачными сервисами мониторинга, что особенно важно для городских служб и коммунальных предприятий, обслуживающих несколько десятков КНС одновременно. Если на предприятии уже работает диспетчерская система, ШУ КНС подключается к ней по стандартным протоколам без необходимости разворачивать отдельную SCADA.

Технические характеристики и опции

Базовые технические параметры шкафов управления КНС производства «Вольны»:

• питание: сеть 3×380 В, частота 50 Гц;
• степень защиты корпуса: IP54 для установки в помещении;
• диапазон управляемых мощностей двигателей: до 200 кВт;
• протоколы связи: Modbus RTU (RS-485), Modbus TCP (Ethernet);
• режимы управления: автоматический, ручной, стоп;
• журнал событий и аварий с временной привязкой.

Доступные опции, которые добавляются в шкаф по заданию заказчика:

• АВР на два ввода питания для объектов с резервированием электроснабжения;
• обогрев шкафа для уличной установки или неотапливаемых объектов;
• источник бесперебойного питания для цепей контроллера и GSM-модема – чтобы система оставалась в работе и при кратковременных пропаданиях напряжения;
• IP65 – повышенная степень защиты для влажных помещений и наружного монтажа;
• антивандальное исполнение корпуса для объектов без постоянной охраны;
• сенсорная панель оператора взамен стандартного кнопочного поста – для удобства обслуживания.

Как заказать шкаф под свою станцию

Процесс заказа организован так, чтобы заказчик тратил минимум времени на согласования и получал шкаф, точно соответствующий его объекту.

Первый шаг – заполнение опросного листа. Он содержит несколько конкретных вопросов: сколько насосов на станции, какая мощность каждого, какой тип датчиков уровня планируется или уже установлен, нужна ли диспетчеризация и по какому каналу, где будет размещён шкаф. Опросный лист доступен на сайте или высылается инженером по запросу.

После получения данных инженеры разрабатывают принципиальную электрическую схему и формируют коммерческое предложение. Заказчик согласовывает состав и параметры – без скрытых позиций и неожиданных доплат.

Сборка шкафа управления канализационной насосной станцией выполняется на производственной базе «Вольны». После сборки шкаф проходит испытания: функциональная проверка всех алгоритмов, проверка защит, контроль параметров электрических цепей. Только после этого изделие отгружается заказчику.

Монтаж и пусконаладка на объекте выполняются выездными бригадами. На пусконаладке настраиваются все уставки под реальные условия станции, проверяется работа алгоритмов чередования, защит и диспетчеризации. Персонал заказчика проходит краткий инструктаж по эксплуатации.

Гарантия на готовый шкаф и выполненные работы – 12 месяцев. По запросу заключается договор сервисного сопровождения.

Купить шкаф управления КНС в Минске или заказать его для объекта в любом регионе Беларуси можно, оставив заявку на сайте или позвонив нашим специалистам напрямую.

Чтобы получить расчёт стоимости шкафа управления КНС под вашу станцию, заполните опросный лист или просто позвоните: опишите число насосов и их мощность. Специалист свяжется в течение рабочего дня
