Формование производится по заданному алгоритму в зависимости от давления, температуры и вакуума с возможностью обеспечения автоматического управления.
Однородность температурного поля в рабочей зоне автоклава ±2,0°С при давлении мин. 0,2 Мпа. Нагрев рабочей среды автоклава – электрический с принудительной конвекцией, обеспечивающий разницу температурного поля в рабочей зоне автоклава на расстоянии далее 100 мм от металлических частей автоклава, после стабилизации.
Встроенная теплоизоляция автоклава обеспечивает температуру внешней поверхности автоклава- не более +45°С.

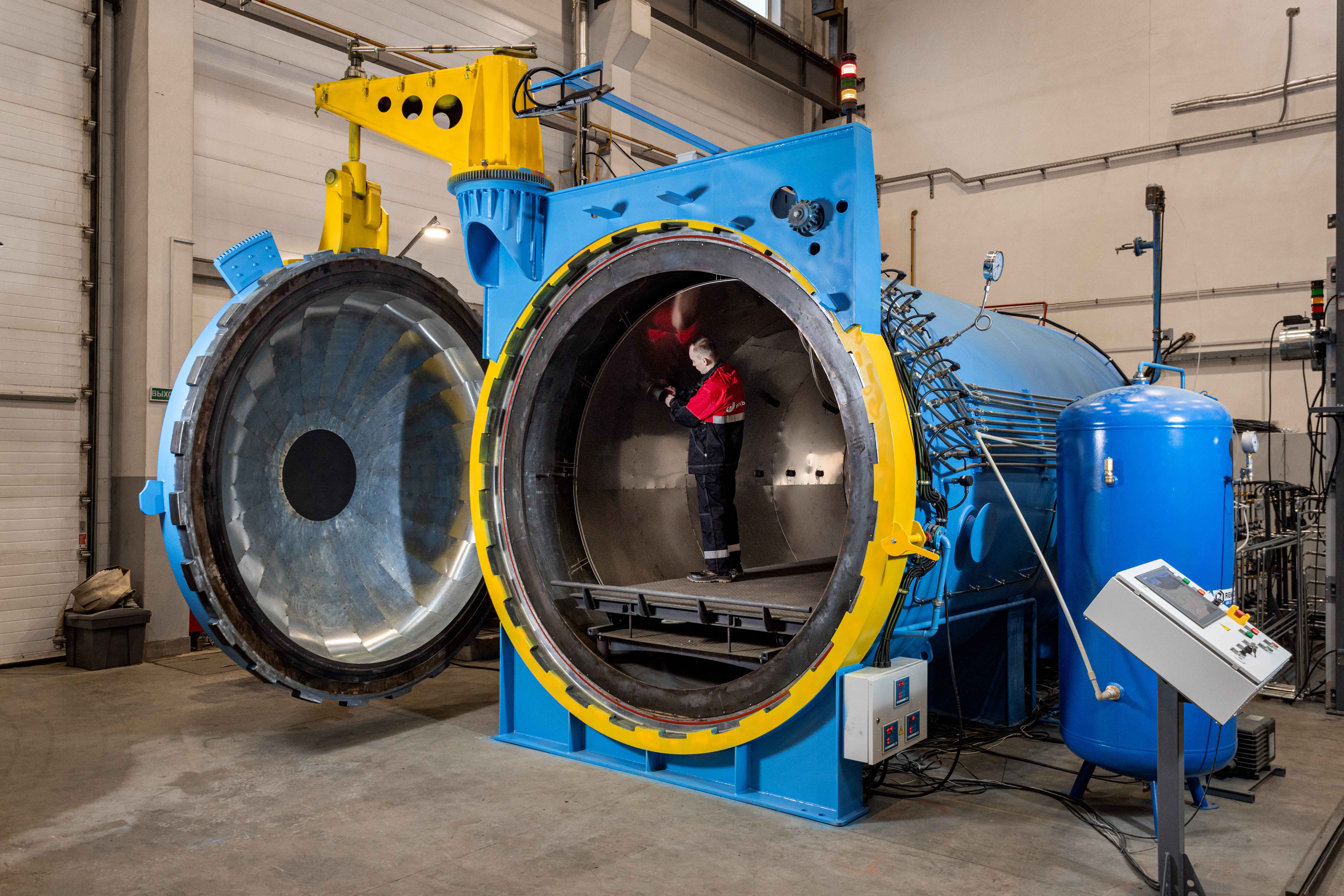

Автоклав оснащен:
- теплоизоляцией с защитным покрытием из оцинкованного металла
- системой циркуляции воздуха
- электрической системой нагрева из ТЭНов, установленных в задней стенке/днище автоклава, разделенной на отдельные нагревательные элементы
- системой регулирования вакуума, давления
- ремонтопригодным, разборным радиатором (теплообменником) из ребристых труб на колесах для выкатки его при проведении работ по техническому обслуживанию
- вентилятором (крыльчатка) с охлаждаемым электродвигателем установленный в защитном охлаждаемом кожухе и диффузором
- системой охлаждения открытого типа
- системой продувки рабочей зоны автоклава атмосферным воздухом после окончания процесса формования
- приводами для поворота и открытия/закрытия крышки
- системой «человек внутри» по всей длине автоклава с одной стороны
- предохранительным клапаном с возможностью ручного принудительного подрыва
- транспортной системой
| Тип исполнения автоклава | Тупиковый |
| Расположение автоклава | Горизонтальное, Напольное. |
| Диаметр рабочей зоны | Не менее 2400 мм |
| Длина рабочей зоны (от оси байонетного затвора до задней стенки автоклава перед радиатором) | Не менее 4000 мм |
| Рабочее давление (изб.) | От 0,95 до 1,0 МПа |
| Шаг регулирования давления | 0,01 МПа |
| Скорость создания давления в автоклаве | До 0,05 МПа в 1 минуту |
| Скорость сброса давления в автоклаве | До 0,07 МПа в 1 минуту |
| Максимальная рабочая температура в автоклаве | +250 °С |
| Скорость нагрева рабочей среды в автоклаве | 2 °С/мин |
| Скорость охлаждения рабочей среды в автоклаве |
Не более 1 °С/мин до температуры +60°С*; в интервале +60°С …+40°С - 0,1…0,5 °С/мин* * при наличии избыточного давления минимум 0,2 МПа |
| Конечная температура охлаждения | +40°С |
| Однородность температурного поля в рабочей зоне автоклава | ±2,0°С при давлении мин. 0,2 МПа в течение 30 мин после стабилизации. |
| Шаг регулирования температуры | 1°С (от +20 до +250 °С) |
|
Количество точек контроля вакуума / Количество точек создания вакуума |
10 |
|
Количество и тип термопар для контроля за температурой изделий |
10 |
|
Тип теплоносителя системы охлаждения |
Проточная оборотная техническая вода |
Комплектность установки:
- Автоклав
- Станция управления автоклавной установкой (СУ)
- Вакуумная система с функцией автоматического поддержания/изменения глубины вакуума
- Стальная платформа (тележка) для изделия
- Шумоглушитель с опорной рамой
- Редуцирующее устройство для установки в трубопровод создания давления в автоклаве
- Распределительные станции на установку
- Система снабжения сжатым воздухом
- Дренажный бак
- Документация
Автоматизированная станция управления.
Станция управления установкой представляет собой аппаратные и программно- аппаратные средства, обеспечивающие формирование управляющих воздействий на
исполнительные механизмы технологического оборудования автоклавной установки, сбор информации с технологических датчиков, обеспечивает информативный, интуитивно-понятный и интерактивный человеко-машинный интерфейс, регистрацию параметров технологического процесса.
Специализированное ПО, разработанное отделом автоматизации Вольна, используется для обеспечения максимального соответствия реальных процессов заданным параметрам.
Соответствие требованиям:
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением
- Соответствуют «Правилам промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденным приказом Ростехнадзора от 15.12.2020 №536
- Включены в Евразийский реестр промышленных товаров государств-членов Евразийского экономического союза № 31070
