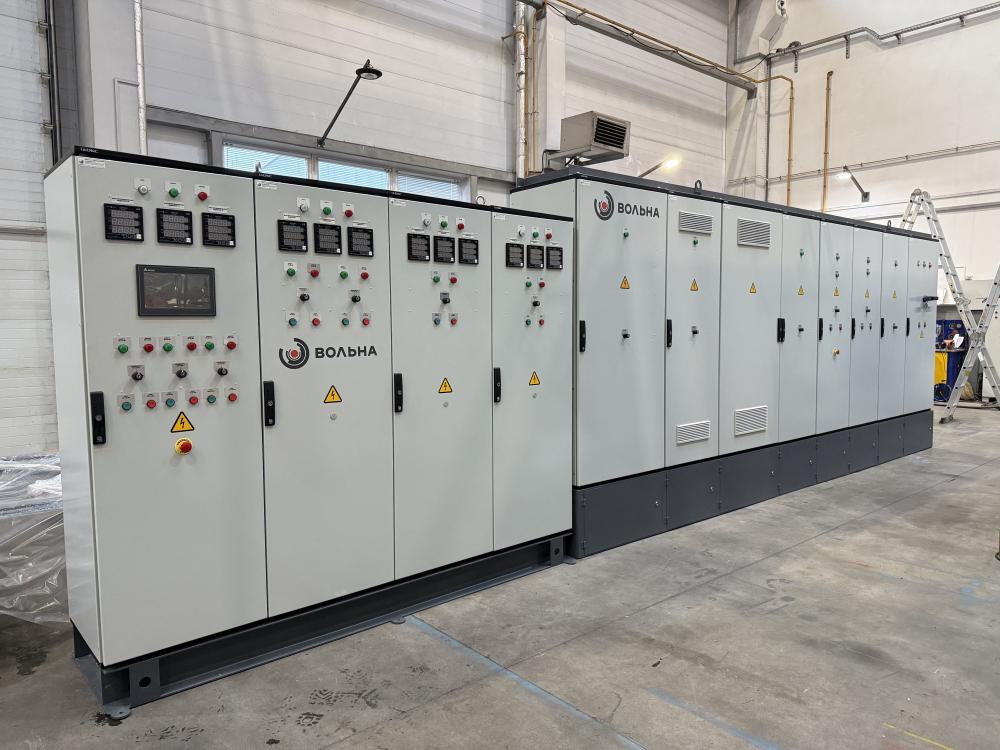

Испытательный стенд изготавливается скомплектованным по модульному принципу и состоит из комплекта шкафов силовых/управления, предназначен для проведения испытаний электродвигателей на холостом ходу при прямом и плавном пуске.

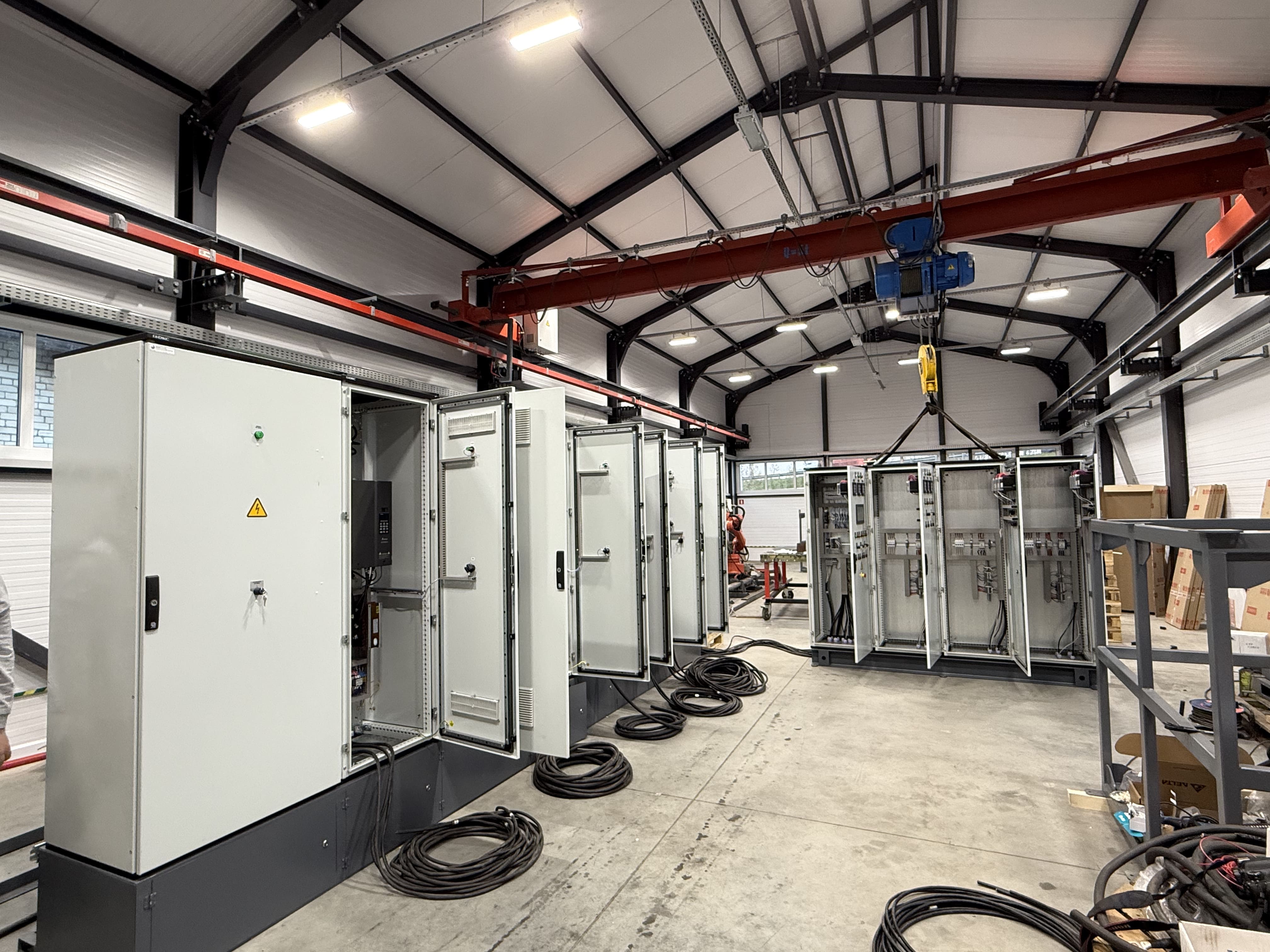

В шкафах располагаются, как устройства, обеспечивающие питание испытуемых двигателей, так и устройства системы управления установкой. Рабочее место оператора укомплектовано измерительными приборами.
Имеется одно монтажное место для испытания всех типов двигателей. Блок управления с персональным компьютером расположен стационарно.
Стенд позволяет производить испытания и выполнять следующие измерения:
- Измерение сопротивления изоляции обмоток испытуемого двигателя (измерения выполняются оператором вручную и заносятся в протокол)
- Измерение сопротивления обмоток испытуемого двигателя постоянному току (измерения выполняются оператором вручную и заносятся в протокол)
- Измерение потребляемой мощности (измерения выполняются автоматически и заносятся в протокол)
- Измерение напряжения сети (измерения выполняются автоматически и заносятся в протокол)
- Измерение потребляемого тока по каждой фазе (измерения выполняются автоматически вручную и заносятся в протокол)
- Измерение частоты сети (измерения выполняются автоматически и заносятся в протокол)
- Измерение температуры визуально доступных узлов электродвигателя (измерения выполняются оператором вручную и заносятся в протокол)
- Измерение виброскорости электродвигателя (измерения выполняются оператором вручную и заносятся в протокол)
Технические характеристики
|
Характеристика |
Заданные параметры |
|||
|
Номинальное напряжение питания испытательного стенда, В |
230/400В, 50Гц |
|||
|
Повышающий трансформатор |
0,4/1кВ |
|||
|
Тип испытуемого электродвигателя, номинальное напряжение и частота, В, Гц |
Асинхронный трехфазный 380В, 50Гц | Асинхронный трехфазный 380В, 50Гц | Асинхронный трехфазный 1000В, 50Гц | Асинхронный трехфазный 6000В, 50Гц |
|
Способ пуска испытуемого электродвигателя |
Прямой пуск |
Плавный пуск/ через частотный преобразователь | Прямой пуск | Прямой пуск |
|
Диапазон мощности испытуемого электродвигателя, кВт |
0,1 до 315 кВт |
2,2 до 160 кВт | 200 - 400 кВт | 200 - 1000 кВт |
|
Возможность удаленного управления с компьютера через порт RS 485 |
Имеется |
|||
|
ПК с ПО и принтером для работы с испытательным стендом |
Имеется |
|||
Управление ходом испытаний производится посредством панели управления. На панели управления отображена мнемосхема стенда, где показаны элементы и параметры, характеризующие его работу. Проведение испытаний можно прекратить на любом этапе. По завершению испытания, полученные в процессе данные сохраняются в базу данных на ПК, из которой можно в дальнейшем получить отчет о ходе испытаний. Программный пакет SCADA используется для архивирования, контроля и управления параметрами.
Комплектность оборудования:
- Трансформатор 400/1000 В, 200 кВА
- Шкаф вводной
- Шкаф управления
- Шкаф силовой
- Шкаф сушки Д
- Ограждение
- Комплект измерительных приборов
- Комплект кабельной продукции
- Комплект ПК с программным обеспечением
- «О безопасности низковольтного оборудования» (ТР ТС 004/2011)
- «Электромагнитная совместимость технических средств» (ТР ТС 020/2011)
