Изготовление системы управления козловым краном, г. Минск

Реализованный проект по разработке и изготовлению современной системы управления козловым краном. Основной целью проекта стало повышение надежности работы грузоподъемного оборудования, улучшение безопасности эксплуатации и внедрение современных средств автоматизации.

Заказать проект

Задать вопрос

Комплексная модернизация козлового крана

Специалисты ЗАО «Вольна» выполнили полный комплекс работ по модернизации козлового крана — от разработки проектной документации до ввода оборудования в эксплуатацию.

Выполненные работы

В рамках проекта были реализованы:

разработка проекта технической модернизации грузоподъёмного оборудования
разработка проекта производства работ (ППР)
проектирование системы управления

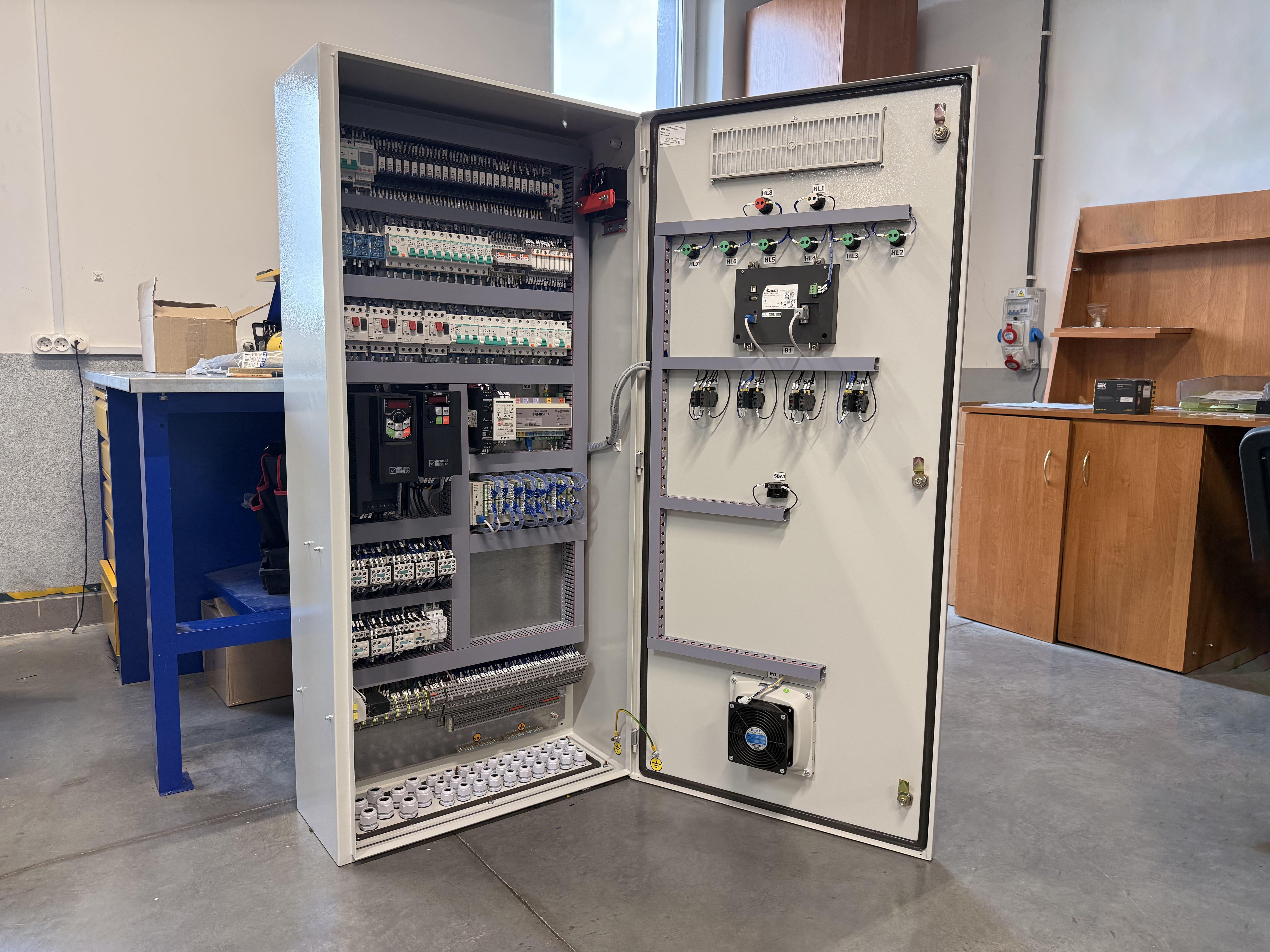

изготовление шкафов управления
монтаж электрооборудования
программирование алгоритмов работы
проведение пусконаладочных работ
ввод крана в эксплуатацию

Такой подход позволил заказчику получить полностью готовое к работе решение «под ключ».

Модернизация кабины оператора

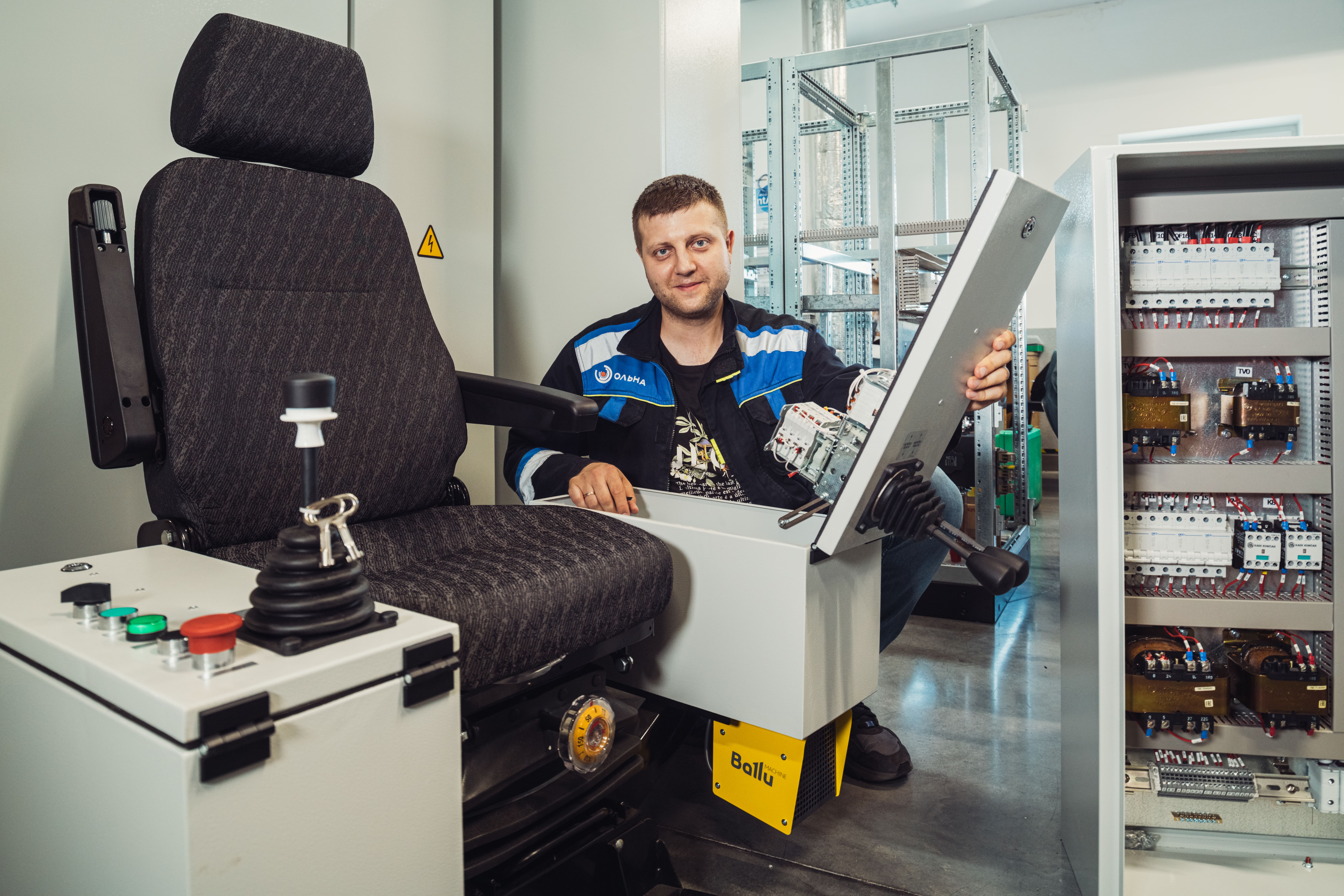

Для повышения удобства и безопасности эксплуатации была выполнена модернизация кабины машиниста. Произведена полная замена электропроводки, установлено современное кресло-пульт управления и обновлены органы управления.
В результате значительно повысились эргономика рабочего места, точность управления механизмами и безопасность работы оператора.

Управление краном с пола

По желанию заказчика система может быть дополнена функцией управления краном с пола.
Управление осуществляется:

по радиоканалу с помощью переносного радиопульта
по резервному каналу посредством подвесного пульта управления

Дополнительно возможно оснащение крана системой промышленного радиоуправления, позволяющей полностью отказаться от использования кабины оператора. Такое решение обеспечивает лучший обзор рабочей зоны, повышает точность выполнения операций и увеличивает производительность труда.

Современная система управления

Разработанная система обеспечивает контроль и управление всеми основными механизмами козлового крана:

подъём и опускание груза
перемещение тележки
передвижение моста крана
управление скоростными режимами

Для плавного регулирования скорости и снижения механических нагрузок применены современные преобразователи частоты. Их использование позволяет уменьшить износ оборудования, повысить точность позиционирования груза и продлить срок службы механизмов.

Безопасность эксплуатации

Особое внимание при реализации проекта уделено вопросам безопасности.
В системе предусмотрены:

электрические и программные блокировки
защита от перегрузок
аварийная остановка
контроль состояния оборудования
диагностика неисправностей

Комплекс реализованных мер обеспечивает надежную и безопасную эксплуатацию грузоподъёмного оборудования даже в интенсивных режимах работы.

Основные компоненты системы

В состав системы управления входят:

защитная и коммутационная аппаратура
преобразователи частоты
моторные дроссели
тормозные резисторы
программируемый логический контроллер (ПЛК)
система безопасного электропитания кабины
система обогрева и охлаждения шкафов управления наружного исполнения
кресло-пульт оператора

Результат модернизации

В результате реализации проекта заказчик получил современную систему управления козловым краном, обеспечивающую высокую производительность, надежность, безопасность и удобство эксплуатации.
Решение предусматривает возможность дальнейшей модернизации, расширения функционала и интеграции в системы диспетчеризации предприятия.

Сертификация и лицензии

Шкафы управления производства ЗАО «Вольна» сертифицированы в соответствии с требованиями:

ТР ТС 004/2011 «О безопасности низковольтного оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

ЗАО «Вольна» также обладает лицензией Госпромнадзора Республики Беларусь на выполнение работ в области промышленной безопасности на грузоподъёмном оборудовании.
