Станок для намотки роторов синхронных двигателей и генераторов — это специализированное оборудование, предназначенное для автоматической намотки катушек сразу на ротор синхронных электромоторов и генераторов.
Такой станок обеспечивает точность, повторяемость и качество намотки, что важно для надежной работы устройств.
Технические характеристики
|
Параметр |
Значение |
| Габариты ротора | От 0,15 до 3 м. |
| Масса ротора | До 5 тон |
|
Количество полюсов на роторе |
2-12 |
|
Управление |
Полуавтоматическое, автоматическое |
- Автоматическая намотка — позволяет повысить производительность и снизить трудозатраты
- Настройка параметров намотки — диаметр провода, шаг витков, количество витков, направление укладки
- Обеспечение равномерности обмотки — важный фактор для эффективности и долговечности ротора
- Использование шаблонов и программного обеспечения — для точной настройки процесса под конкретную модель ротора
- Возможность работы с различными типами провода — эмалированным, многожильным и др.
Сюда лучше добавить фото станка который сделали для московского прожекторного завода
Возможная комплектность оборудования:
- Станок намоточный с пультом управления
- Размоточное устройство (для проводов круглого сечения)
- Устройство для размотки и натяжения провода прямоугольного сечения с бухты
- Устройство автоматической раскладки провода

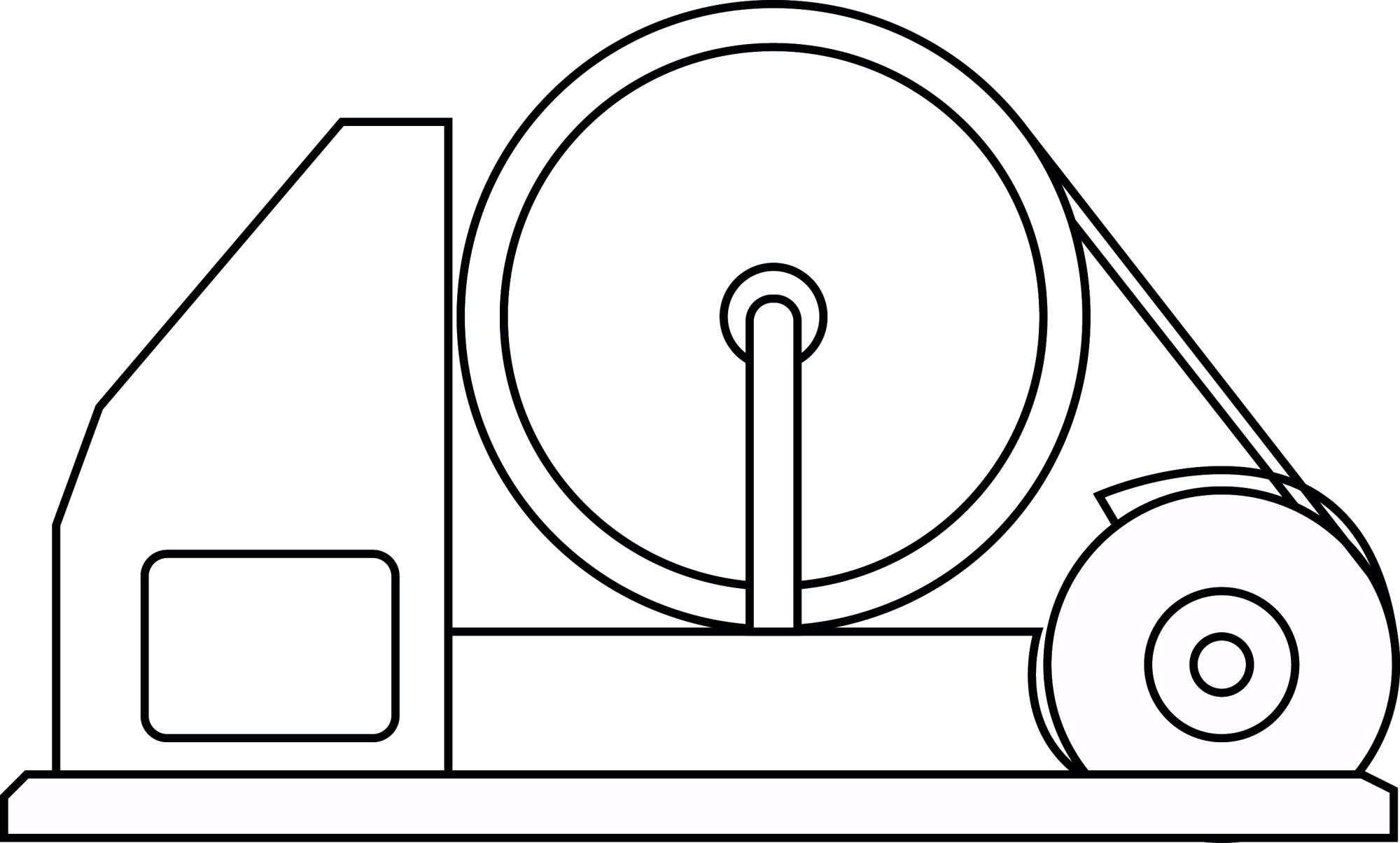

Станок намоточный
Состоит из станины (сварного каркаса), внутри которой расположен электропривод вращения с опорно-поворотным устройством. К устройству закреплен регулируемый по длине шаблон для установки ротора и поворота его в процессе намотки.
Размоточное устройство ёмкостью (для проводов круглого сечения)
Позволяет создавать натяжение провода при намотке.
Устройство для размотки и натяжения провода прямоугольного сечения с бухты ёмкостью.
Оборудовано быстросъемным креплением, позволяющим надежно и быстро фиксировать бухты. Конструктивно предусмотрен пневматический тормоз позволяющий регулировать натяжение провода.
Регулировка усилия натяжки осуществляется оператором с пульта управления.
Устройство автоматической раскладки провода.
Позволяет посредством электропривода автоматизировать процесс раскладки провода при намотке на ротор.
Преимущества станка:
- Высокая точность раскладки провода
- Автоматизация процесса (снижение вероятности ошибки, интуитивно понятный интерфейс и удобное управление)
- Универсальность (возможность намотки различных размеров и сечений провода)
- Легкость в эксплуатации (простое управление и настройка делают работу станка удобной даже для операторов без специальной подготовки)
Система управления
В шкафу управления установлены необходимые приборы и аппараты для организации управления процессом намотки заготовок катушек. На лицевой части шкафа управления установлены органы управления, посредством которых осуществляется управление процессом намотки и контроль параметров, и индикатор счетчика витков. А также регуляторы силы натяжения провода для каждой бухты независимо.
Свяжитесь с нами для получения консультации или заказа оборудования. Мы предлагаем индивидуальные решения под ваши задачи и обеспечиваем профессиональную поддержку на всех этапах сотрудничества.
