Намоточный станок для намотки катушек электрических машин из проводов круглого и прямоугольного сечения, с автоматической раскладкой, тормозными и разматывающими устройствами.
Предназначен для намотки катушек из проводников круглого и прямоугольного сечения для электрических машин.
Технические характеристики
|
Параметр |
Значение |
| Скорость вращения планшайбы | Плавная регулировка 10-1000 об/мин |
| Размер шаблона |
До 2 метров в диаметре |
|
Диаметр наматываемого провода |
От 0,2 до 3 мм |
|
Размер наматываемых проводников прямоугольного сечения |
От 1х2,8 до 5,6х15 мм |
|
Счетчик числа оборотов |
Электронный |
| Крутящий момент привода | До 980 Нм |
*Возможны изменения основных параметров по Вашему техническому заданию
Возможная комплектность оборудования:
- Станок намоточный с пультом управления
- Размоточное устройство ёмкостью до 48 бобин с проводом (для проводов круглого сечения)
- Устройство для размотки и натяжения провода прямоугольного сечения с бухты ёмкостью до 6 бухт
- Устройство автоматической раскладки провода

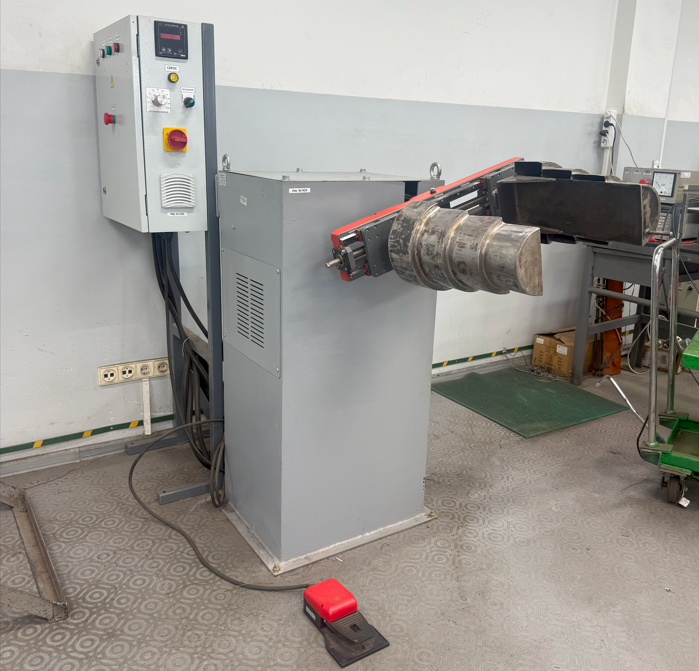

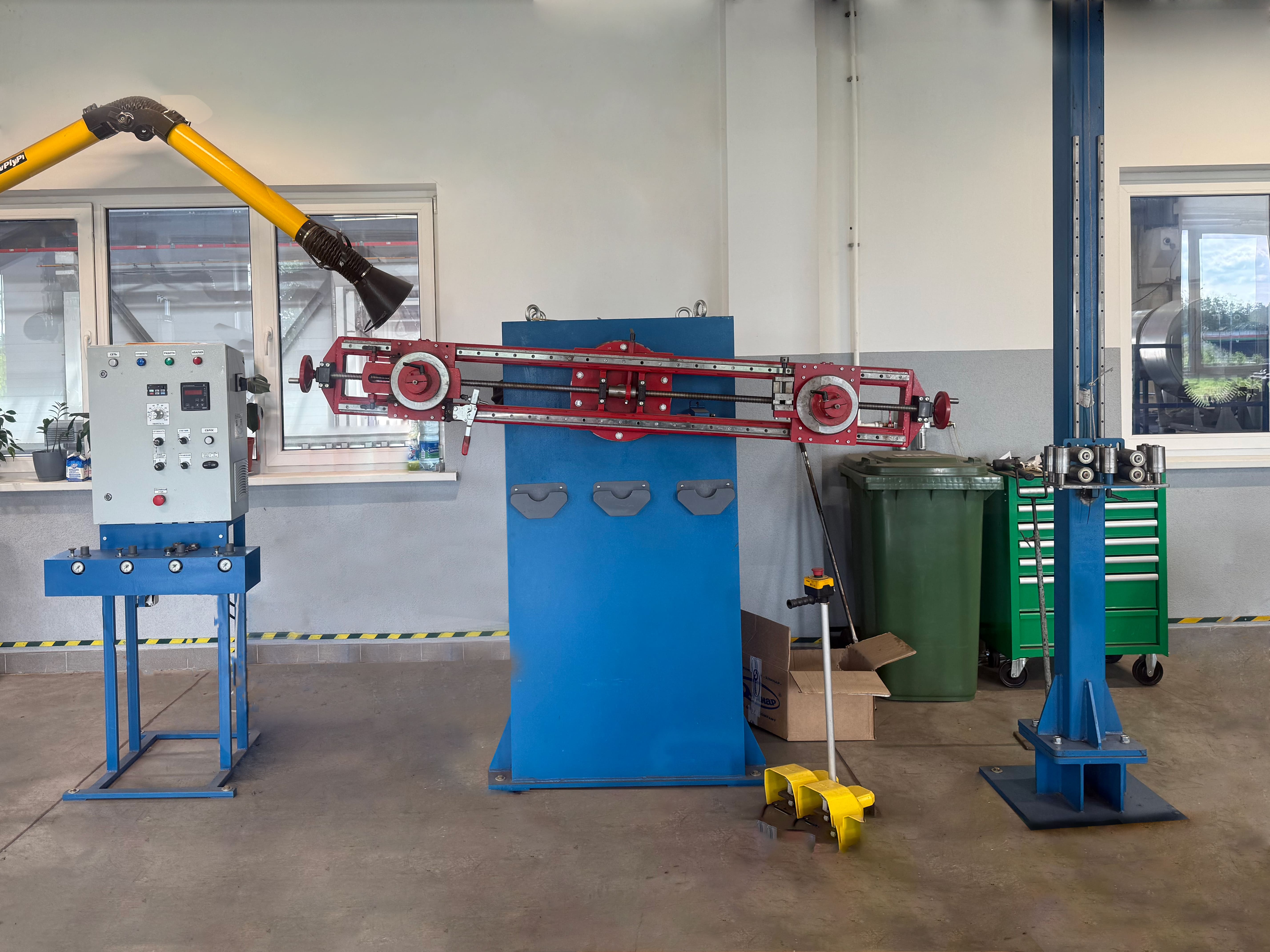

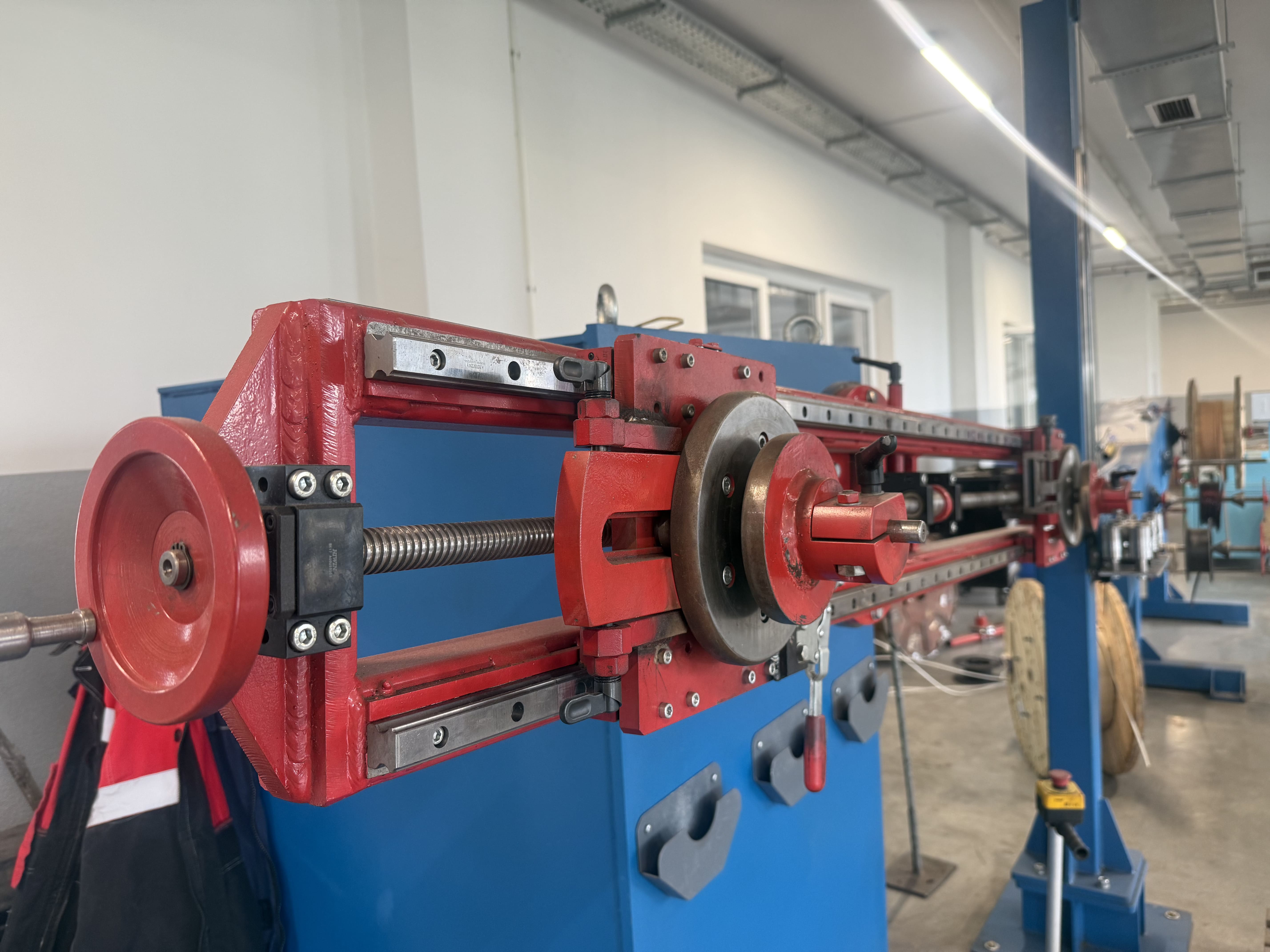

Состоит из станины (сварного каркаса), внутри которой расположен электропривод вращения с опорно-поворотным устройством. К устройству закреплен регулируемый по длине шаблон для намотки заготовок.
Размоточное устройство ёмкостью до 48 катушек (для проводов круглого сечения).
Позволяет производить намотку катушек одновременно с различного количества бобин с проводом.

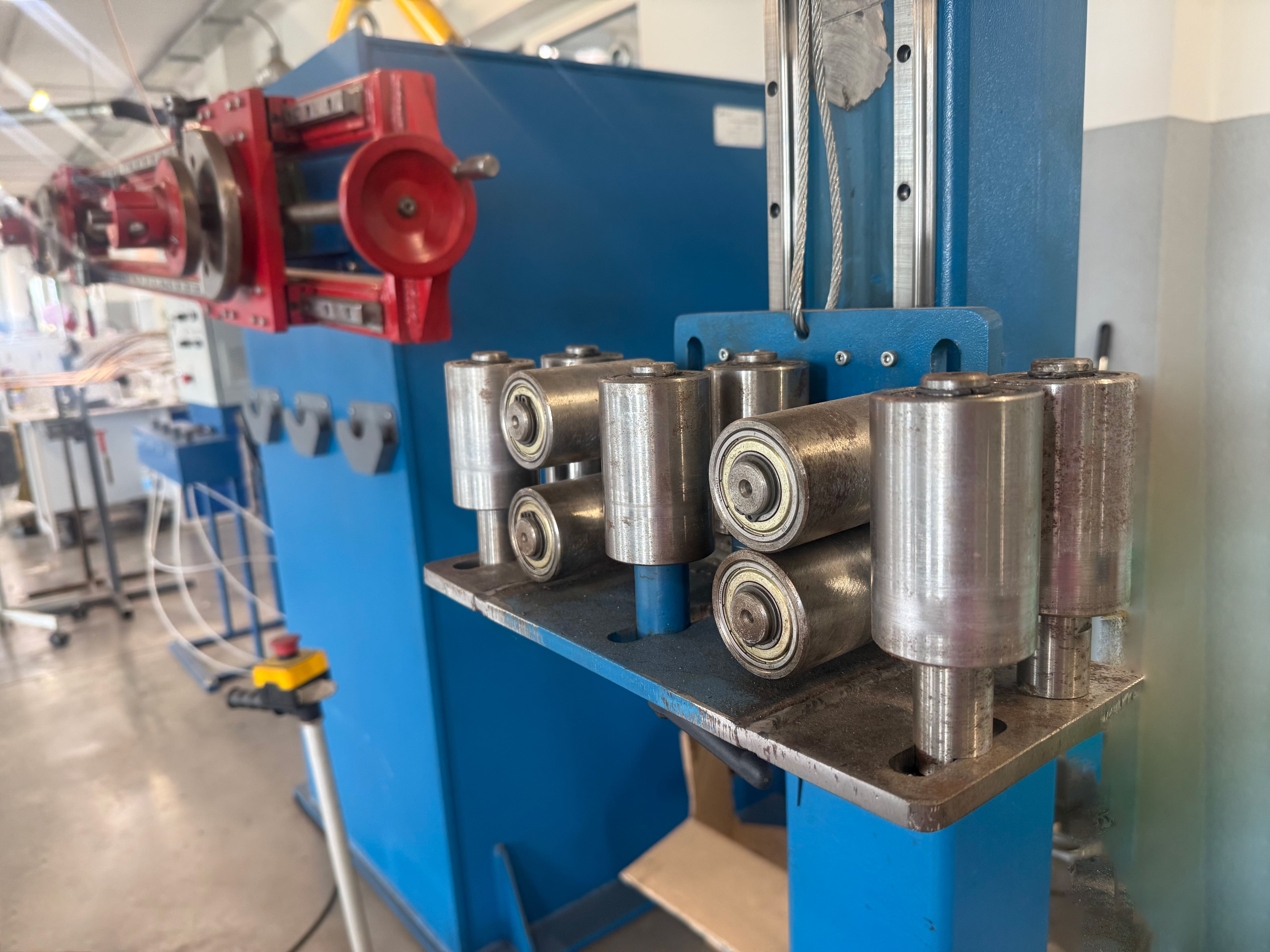

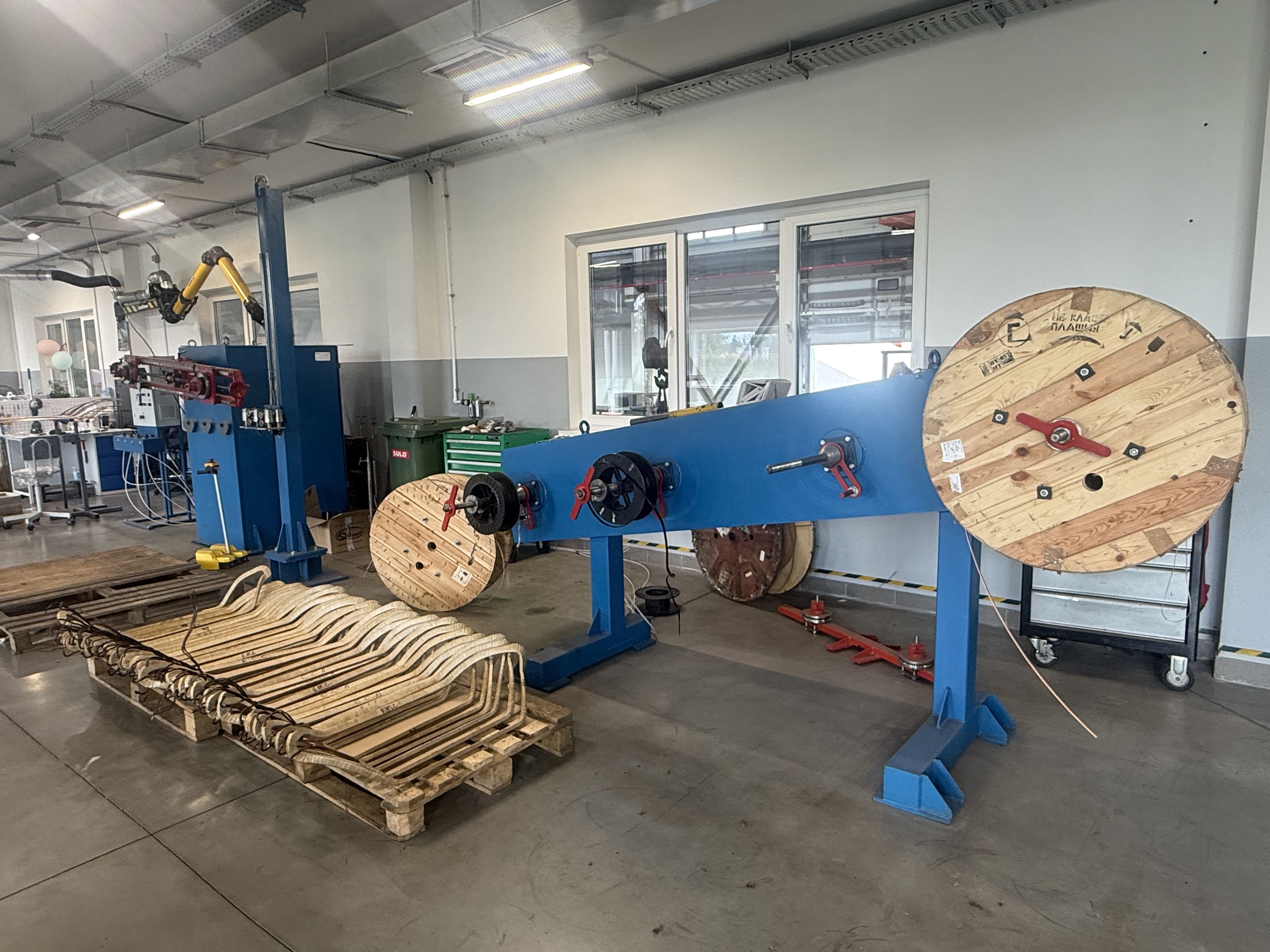

Устройство для размотки и натяжения провода прямоугольного сечения с бухты ёмкостью до 6 бухт.
Оборудовано быстросъемным креплением, позволяющим надежно и быстро фиксировать бухты. Конструктивно предусмотрен пневматический тормоз позволяющий регулировать натяжение провода на каждой бухте отдельно.
Регулировка усилия натяжки осуществляется оператором с пульта управления.
Устройство автоматической раскладки провода.
Позволяет посредством электропривода автоматизировать процесс раскладки провода при намотке на шаблон.
Преимущества станка:
- Высокая точность раскладки провода
- Автоматизация процесса (снижение вероятности ошибки, интуитивно понятный интерфейс и удобное управление)
- Универсальность (возможность намотки различных размеров и сечений провода)
- Легкость в эксплуатации (простое управление и настройка делают работу станка удобной даже для операторов без специальной подготовки)
В шкафу управления установлены необходимые приборы и аппараты для организации управления процессом намотки заготовок катушек. На лицевой части шкафа управления установлены органы управления, посредством которых осуществляется управление процессом намотки и контроль параметров, и индикатор счетчика витков. А также регуляторы силы натяжения провода для каждой бухты независимо.
