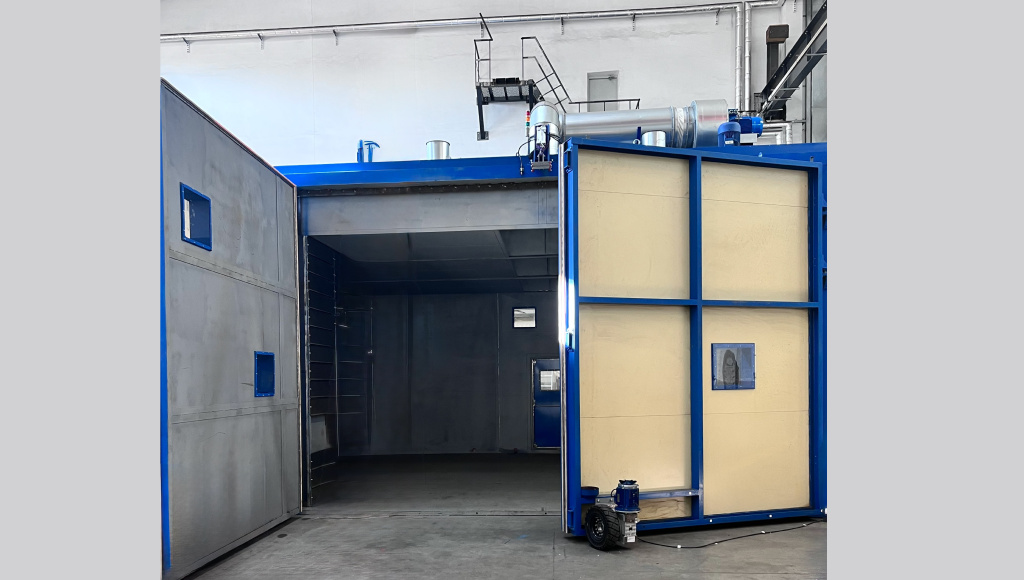

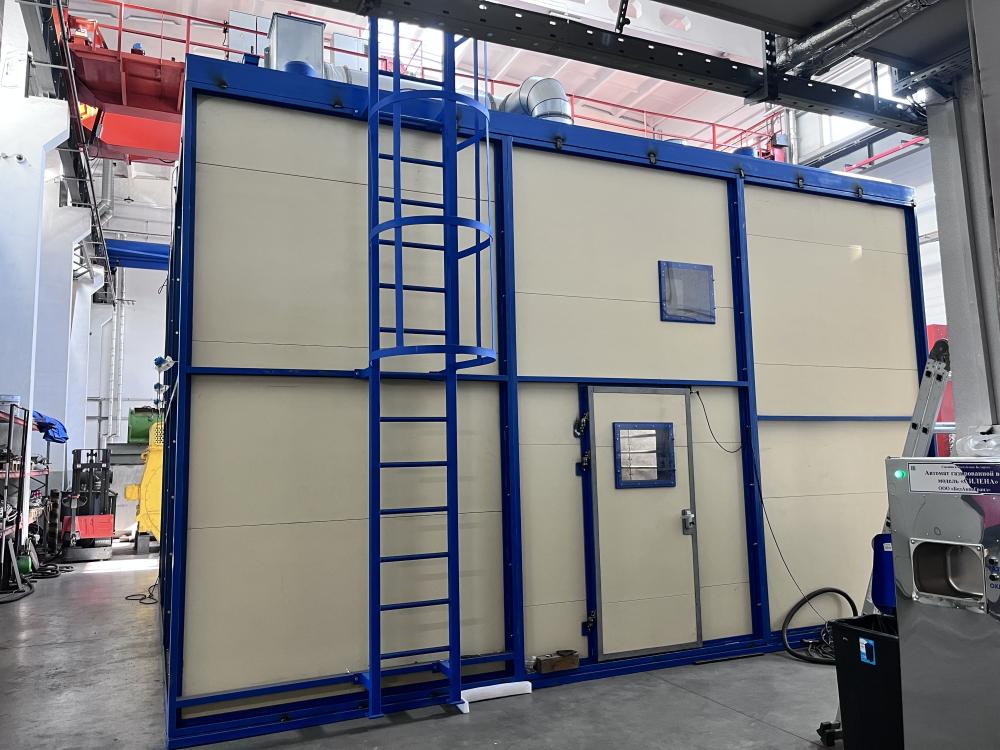

ЗАО «Вольна» выходит на финишную прямую по реализации масштабного проекта теплового модуля термоинфузионного автоматизированного комплекса (ТИАК), предназначенного для совместной работы с инфузионным модулем для формования изделий методом вакуумной инфузии в воздушной среде при температуре до 220°C в стационарных условиях.
ТИАК предназначен для формования изделий из полимерных композиционных материалов (ПКМ) методом вакуумной инфузии. В процессе формования осуществляется нагрев преформы в эластичном мешке на оснастке до рабочей температуры и вакуумирование. Поддержание стабильного вакуума, а также точный контроль температуры и времени на протяжении всего процесса формования обеспечивают высокую стабильность и точность каждого этапа.
При изготовлении изделий в данном проекте Заказчика особая роль отводится прочности готового изделия при его облегченном весе за счет используемого материала. Таким образом, подходящим решением стало использование технологии вакуумной инфузии, а не метода автоклавного формования. ТИАК направлен на значительное совершенствование и автоматизацию процессов обработки материалов с использованием передовой термоинфузионной технологии, обеспечивая высокую точность, эффективность и повторяемость операций. Стоит также отметить, что в этом случае применение печи вместо автоклава позволяет снизить капитальные затраты в 4 раза.

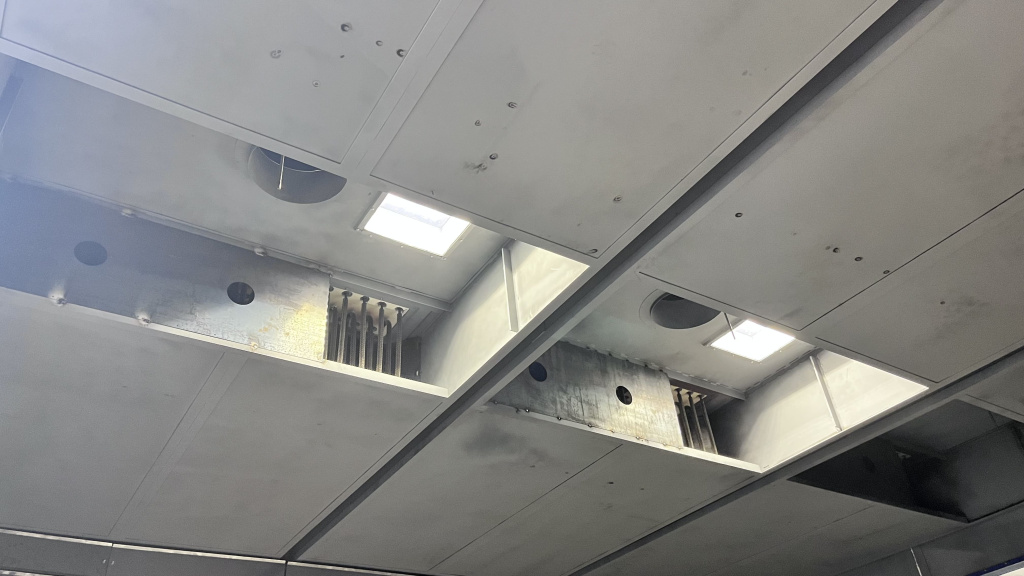

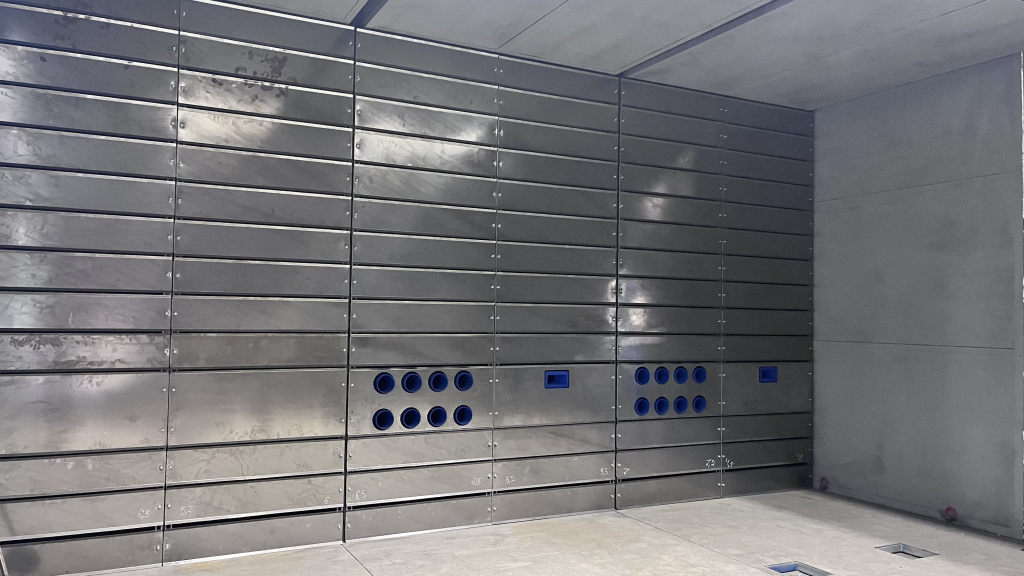

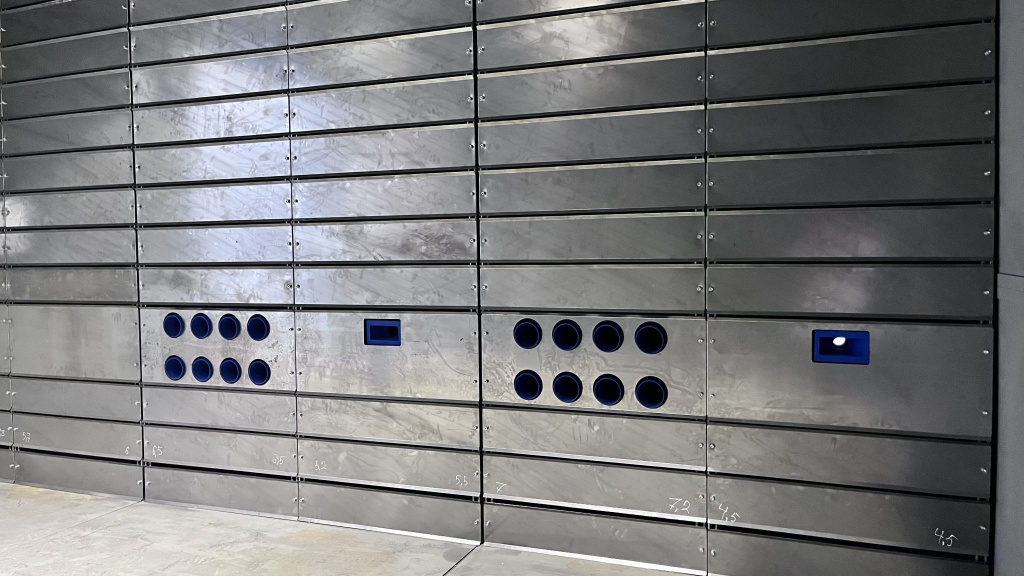

Основная сложность данного проекта ТИАК заключается в поддержании равномерного температурного профиля по всему объёму камеры печи, длина которой составляет 22 метра. Для решения этой задачи камера условно разделена на 10 тепловых зон, в которых локально создается и контролируется требуемая температура. Каждая зона оснащена собственной системой рециркуляции, нагрева и охлаждения, которые управляются общей системой управления. Такое решение позволяет достичь равномерности распределения температуры во всех зонах независимо от длины камеры.
Важнейшей задачей является обеспечение эффективной совместной работы инфузионного и теплового модулей. Система управления теплового модуля является основной в общей интегрированной системе управления ТИАК, что позволяет управлять всей установкой с одного рабочего места. Таким образом обеспечивается полностью автоматизированный цикл производства изделий из ПКМ с высокой эффективностью и точностью всех операций.
Перед началом испытаний был проведен следующий объем работ по настройке оборудования:- Загрузка программного обеспечения в программно-логический контроллер и объединение их в единую сеть
- Первичное включение оборудования и проверка всех отдельных узлов комплекса на функционирование
- Настройка равномерности воздушных потоков
- Проведение первичного нагрева, съем температурных параметров для формирования дальнейшего плана настройки оборудования
В ходе проведения испытаний произведена настройка положений заслонок для каждой зоны индивидуально, подобраны параметры работы системы рециркуляции, выведены коэффициенты пропорционально-интегрально-дифференциального (ПИД) регулирования температуры, отлажена равномерность температур по всему объему камеры печи.
Следующий этап в реализации проекта ТИАК – интеграция инфузионного модуля после проведения успешных испытаний.
