Ремонт электродвигателя или трансформатора нередко останавливается на одном этапе: нужна нестандартная деталь, которой нет в наличии, а штамповочная оснастка под конкретный типоразмер обойдётся дороже самого ремонта. Именно здесь выручает лазерная резка электротехнической стали – быстрый и точный способ изготовить любую деталь по чертежу без дорогостоящего инструмента. В ЗАО «Вольна» эта услуга встроена в единый производственный цикл: режем, собираем, запускаем.
Применение лазерной резки в ремонте электрооборудования
Электротехническая сталь – особый материал. Её главное достоинство в том, что она удерживает магнитное поле и не рассеивает его в виде тепла. Именно это свойство делает её незаменимой в сердечниках трансформаторов, пластинах статоров и роторов электродвигателей, магнитопроводах генераторов. Но то же свойство делает материал требовательным к обработке: грубый рез, перегрев кромки или механическое давление нарушают кристаллическую структуру стали – и деталь теряет расчётные магнитные характеристики ещё до установки в машину.
Лазерный луч решает эту задачу принципиально иначе, чем штамп или плазма. Зона термического воздействия при лазерной обработке не превышает долей миллиметра, кромка получается строго вертикальной и гладкой – без заусенцев, сколов и наклёпа. Точность реза составляет 0,02–0,04 мм, что особенно важно для пакетированных деталей: пластины ложатся одна к одной без зазоров и перекосов.
Резка электротехнической стали лазером актуальна в нескольких ситуациях:
-
Ремонт с заменой сердечника – когда пакет статора или ротора повреждён механически или прогорел, а готовых пластин нужного типоразмера нет в наличии.
-
Модернизация оборудования – изготовление деталей под изменённые параметры обмотки или нестандартный типоразмер.
-
Единичный и мелкосерийный заказ – когда штамповка экономически не оправдана, а точность нужна высокая.
-
Восстановление снятого с производства оборудования – для устаревших конструкций, на которые чертежи давно утеряны или пересчитываются заново.
Преимущества лазерной резки электротехнической стали
Лазерный метод обработки металла выигрывает у альтернатив сразу по нескольким параметрам:
-

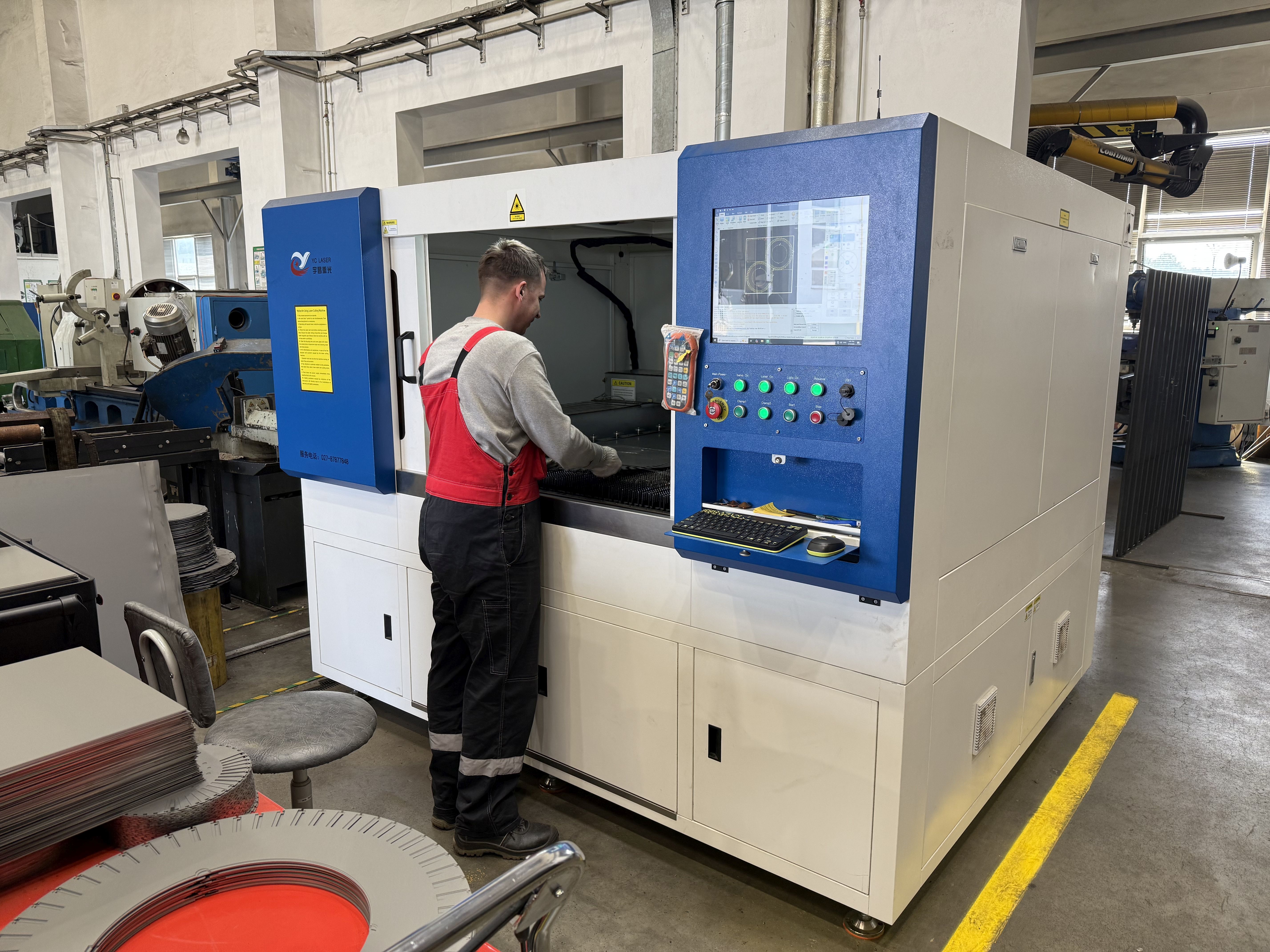

Точность без компромиссов. Луч движется по заданной траектории под управлением ЧПУ. Погрешность реза – от 0,02 мм. Это значит, что готовая деталь соответствует чертежу, а не «приблизительно похожа». Для сердечника электродвигателя, где воздушный зазор считается в десятых долях миллиметра, это критично.
-
Сохранение магнитных свойств. Минимальное тепловое воздействие – зона нагрева не превышает 0,1–0,2 мм от линии реза. Сталь не теряет магнитную проницаемость, потери в сердечнике остаются в расчётном диапазоне.
-
Никакой оснастки. Для штамповки нужен штамп – его изготовление занимает время и стоит денег. Лазер работает по файлу чертежа в формате DXF: загрузили – режем. Для единичного заказа это особенно важно.
-
Минимум отходов. Раскрой листовой электротехнической стали оптимизируется программой: детали располагаются на листе с минимальными перемычками. Расход дорогостоящего материала снижается на 15–20% по сравнению с ручным раскроем.
-
Скорость. Стандартные партии пластин для статора или ротора изготавливаются за 1–3 рабочих дня. Срочный заказ — по отдельному согласованию.
Изготовление деталей для электрооборудования
Лазерная резка деталей для электрооборудования в «Вольне» охватывает весь типовой ряд деталей из электротехнической стали:
-
Пластины статора и ротора для асинхронных электродвигателей — круглые, с пазами, в том числе фигурные и нестандартные.
-
Сегменты магнитопровода для крупных машин, где цельная пластина не помещается на листе.
-
Сердечники трансформаторов — ленточные и наборные, из листов толщиной 0,35–2 мм.
-
Якорные пластины для машин постоянного тока и сварочных генераторов.
Для расчёта стоимости услуги достаточно передать чертёж или эскиз с размерами, указать марку стали и объём партии. Цена зависит от толщины листа, сложности контура и тиража: при партии от 100 деталей стоимость одной пластины снижается на 20–35% по сравнению с единичным изготовлением.
Чтобы заказать резку электротехнической стали, свяжитесь с нами любым удобным способом: телефон, электронная почта или форма обратной связи на сайте. Передайте чертёж и технические требования – расчёт стоимости готовим в течение одного рабочего дня.
